8 csatornás digitális jelprocesszor

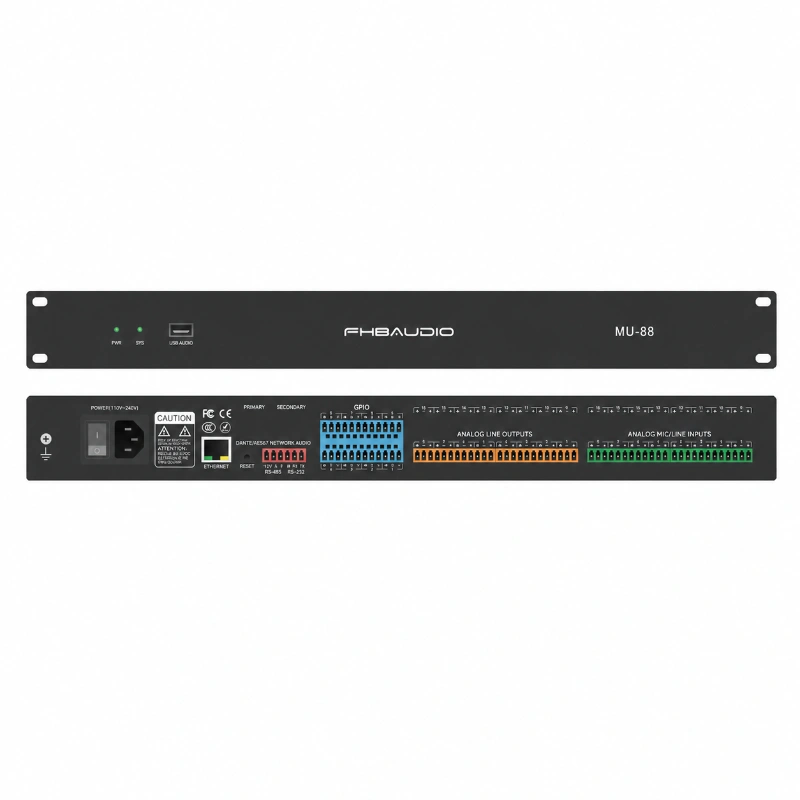

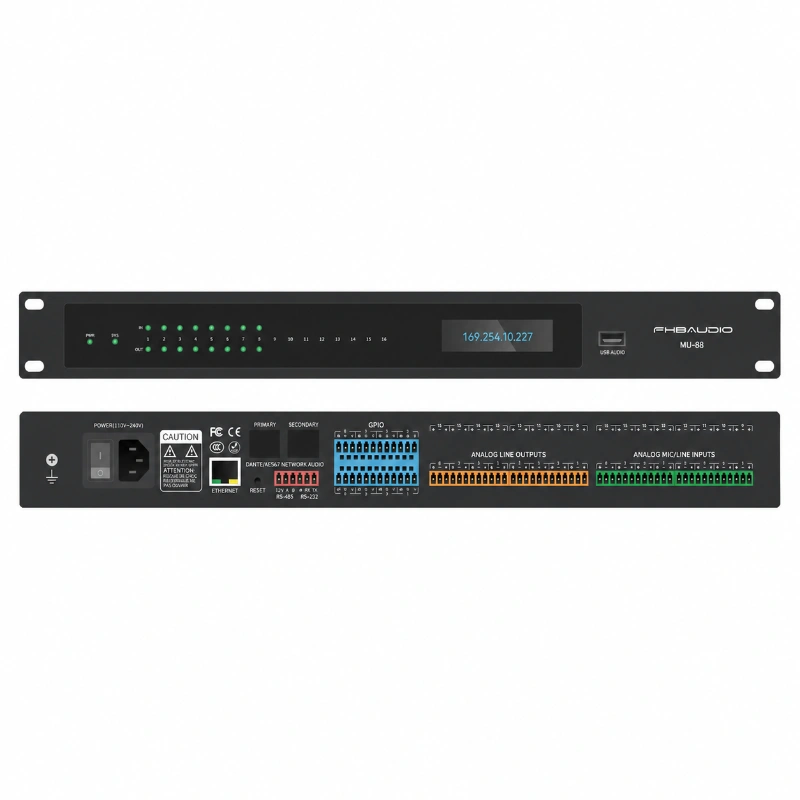

Az MU88 8 csatornás digitális jelprocesszor egy professzionális digitális jelfeldolgozó, amelyet olyan kereskedelmi audiorendszerekhez fejlesztettek ki, amelyek precíz keverést, visszhang- és visszacsatolásvezérlést, valamint hálózati alapú hangkezelést igényelnek egyetlen rack-helyi egységben. Az ADI SHARC 21489 DSP motorral működtetve 8 analóg bemenetet és 8 analóg kimenetet dolgoz fel busz típusú akusztikus visszhang kioltással, független csatornás visszacsatolás elnyomással és automatikus erősítésmegosztási keveréssel. A beépített USB hangkártya lehetővé teszi a közvetlen számítógéphez való csatlakozást zenelejátszáshoz, rögzítéshez és olyan puha konferenciaplatformokhoz, mint a Zoom és a Tencent Meeting. Az integrátorok és AV-tanácsadók számára készült MU88 leegyszerűsíti a rendszertervezést a konferenciatermekben, tantermekben és többcélú helyszíneken azáltal, hogy egyetlen központilag vezérelhető processzorba egyesíti a visszhangszűrést, a keverést és a hangtovábbítást, csökkentve az állványterületet és a telepítési időt, miközben javítja a végfelhasználók mindennapi megbízhatóságát.

Az MU88 az FHB Audio Dante-ready digitális jelfeldolgozó sorozatához tartozik, amely olyan integrátorok számára készült, akiknek megbízható hangfeldolgozásra van szükségük hálózatalapú vezérléssel és felügyelettel. Az egység magjában egy ADI SHARC 21489 processzorral működik, amely 450 MHz-es SIMD-n működik, 400 MIPS / 1,6 GFLOPS feldolgozási kapacitással, így több DSP-funkció egyidejű futtatásához is elegendő késleltetés nélkül – a rendszer késleltetése 3 ms alatt marad.

Működési elv:az analóg hang 8 kiegyensúlyozott bemeneti csatornán keresztül jut be, majd a DSP motor keverési, szűrési és dinamikai szakaszain keresztül konvertálódik és feldolgozódik, majd 8 szimmetrikus analóg kimenetre kerül. A busz típusú AEC (512 ms végidő, 60 dB/s konvergencia, 60 dB törlési mélység) eltávolítja a visszhangot a konferenciajelekből, míg a független csatornás AFC rovátkás visszacsatolás elnyomást alkalmaz akár 10 dB további erősítéssel a visszacsatolás előtt. Az ANS zajelnyomás, a Ducker és az ANC zajerősítés kompenzáció tovább tisztítja a jelutat, az AMC erősítésmegosztó automatika keverővel pedig automatikusan egyensúlyban tartja a több mikrofonos helyiségeket.

Alapérték:A 8 csatornás digitális jelprocesszor a helyiség audio rackjét egyetlen processzorra redukálja, nem pedig különálló keverők, visszhangszűrők és visszacsatolás-elnyomók ​​kötegére, ami csökkenti a telepítési költségeket és a hosszú távú karbantartást is. A központi vezérlés támogatása (RS232, RS485, UDP) és a 8-utas GPIO lehetővé teszi az integrátorok számára, hogy az MU88-at harmadik féltől származó vezérlőrendszerekbe kapcsolják a szoba egyérintéses indításához és leállításához.

A rendszer előnye:A Windows PC vezérlőalkalmazása lehetővé teszi a technikusok számára több jelenet szerkesztését és tárolását – értekezlet mód, prezentációs mód vagy esemény mód –, és tartalmaz egy képernyőzár funkciót, amely megakadályozza az élő rendszer véletlenszerű módosításait. Egy interfészről akár 30 eszköz is felügyelhető, az MU88 pedig akár 8 online működésű eszközt is támogat egyidejűleg, így alkalmas egyszobás telepítésekre és nagyobb, egy műszerfalról menedzselhető többszobás telepítésekre is.

Alkalmazás elhelyezése:az MU88 a legalkalmasabb közepes méretű konferenciatermekbe, oktatótermekbe, tantermekbe és tanácstermekbe, ahol megbízható hangerősítésre, automatikus keverésre és távirányítóra van szükség a teljesen egyedi DSP programozási projekt bonyolultsága nélkül.

Termékparaméterek

Termékjellemzők

Nagy teljesítményű DSP motor

Az ADI SHARC 21489 @ 450 MHz SIMD processzorra épített 400 MIPS / 1,6 GFLOPS feldolgozási kapacitással az MU88 párhuzamosan futtatja a keverést, a szűrést és a dinamikus feldolgozást, miközben a rendszer késleltetését 3 ms alatt tartja, így az élő konferencia és a beszéderősítés érzékeny marad.

Beépített USB hangkártya a lágy konferenciákhoz

Az integrált egybe/egykimenetes USB hangkártya közvetlenül csatlakozik egy laptophoz vagy PC-hez, és támogatja a zenelejátszást, a felvételt és a puha videokonferencia platformokat, mint például a Zoom, a Tencent Meeting és a DingTalk, további audio interfész hardver nélkül.

Busz típusú akusztikus visszhang kioltás (AEC)

A busz típusú AEC 512 ms-os végidővel, 60 dB/s konvergencia sebességgel és 60 dB törlési amplitúdóval eltávolítja a visszhangot az összes aktív csatornán, így a távoli résztvevők szabadon maradnak a hibrid értekezletek és videohívások során.

Független csatorna visszajelzés elnyomása (AFC)

A csatornánkénti AFC egy rovátkolt szűrő algoritmust használ az egyes mikrofonok visszacsatolásainak elnyomására, így akár 10 dB használható erősítést ad a visszacsatolás előtt több élő mikrofonnal rendelkező nyitott helyiségekben.

Zajcsökkentés és Erősítés-kompenzáció

Az ANS környezeti zajelnyomás akár 18 dB-lel javítja a jel/zaj arányt, míg a beépített Ducker és ANC zajerősítés kompenzátor automatikusan kezeli a háttérzajt és az erősítés eltolódását csendes vagy zajos időszakokban.

Automatic Gain-Sharing Mixing (AMC)

A gate mixerrel végzett AMC automatikus keverés több nyitott mikrofont automatikusan kiegyenlít, csökkentve a kézi erősítéssel történő vezetés szükségességét a több aktív hangszóróval folytatott megbeszélések során.

Rugalmas központi vezérlés

Az RS232, RS485 és UDP vezérlési módok a 8-utas GPIO-val együtt lehetővé teszik a harmadik féltől származó vezérlőrendszerekkel való integrációt az egyérintéses tápellátáshoz, jelkapcsoláshoz és környezeti vezérléshez egy helyiségben vagy létesítményben.

Jelenet alapú Windows vezérlőszoftver

A dedikált Windows-kliens segítségével a technikusok figyelhetik a processzort, szerkeszthetik és előhívhatják a jeleneteket, például a találkozó módot vagy az eseménymódot, valamint lezárhatják a képernyőt a véletlen változtatások elkerülése érdekében – akár 30 eszköz is kezelhető egyetlen felületről.

Alkalmazások

Vállalati konferenciatermek

Tiszta beszéderősítést, automatikus keverést és visszhangmentes hibrid megbeszéléseket biztosít tanácstermek és közepes méretű konferenciaterek számára.

Oktatótermek és tantermek

Támogatja a többmikrofonos előadás- és képzési környezeteket automatikus erősítésmegosztással és visszajelzés-elnyomással a következetes hangtisztaság érdekében.

Többcélú csarnokok

Az előhívható, előre konfigurált feldolgozási profilokon keresztül kezelheti a prezentáció, a beszélgetés és az esemény hangjelenetei közötti váltást.

Elosztott / többszobás létesítmények

Akár 8 online eszközt és akár 30 egységet kezelhet egyetlen vezérlőfelületről, leegyszerűsítve a processzorok felügyeletét több helyiségben.
