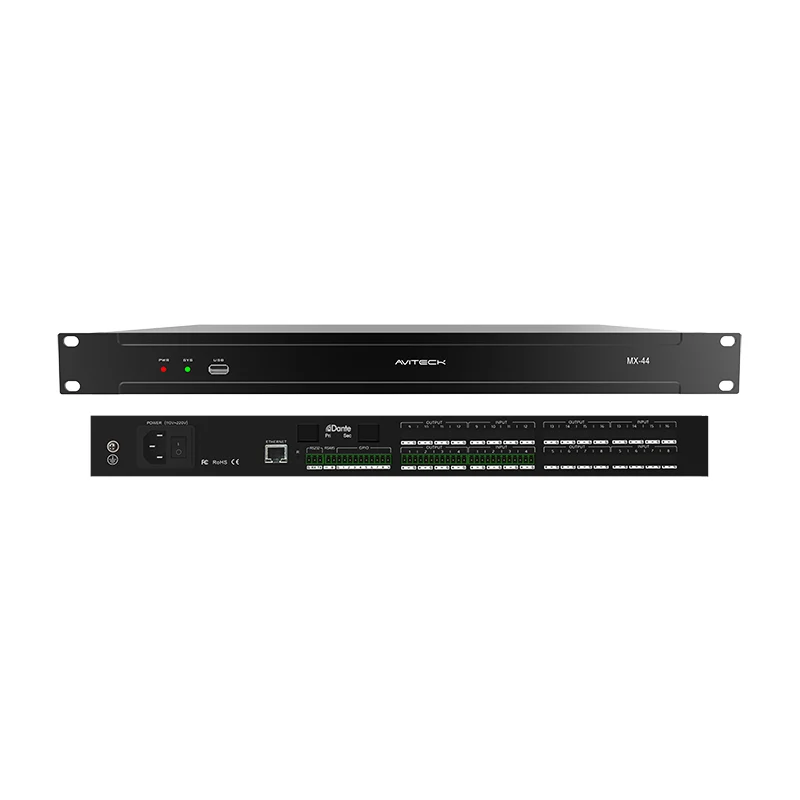

A digitális audio mátrixA rendszer több bemenetről a kiválasztott kimenetekre irányítja a hangot, lehetővé téve a különböző hangforrások különböző zónák vagy hangszórócsoportok kiszolgálását. A modelltől függően a rendszer digitális jelfeldolgozást (DSP) is biztosíthat, például kiegyenlítést, késleltetést, keresztezési szűrést és korlátozást. Ezek a funkciók hasznossá teszik a mátrixrendszereket konferenciatermekben, oktatási létesítményekben, vendéglátóhelyeken, kereskedelmi épületekben és más telepített audioalkalmazásokban.
Bár a vezérlő interfész és az elérhető funkciók termékenként eltérőek, az alapvető munkafolyamat hasonló: ellenőrizze a jelút, konfigurálja az útválasztást, állítsa be a megfelelő szinteket, alkalmazza csak a szükséges feldolgozást, mentse el a konfigurációt és ellenőrizze a teljes rendszert. A beállítások módosítása előtt mindig olvassa el az adott modell használati útmutatóját.
A vezérlőszoftver megnyitása előtt azonosítsa a rendszer bemeneteit, kimeneteit, a csatlakoztatott berendezéseket és a tervezett audiozónákat. A bemenetek tartalmazhatnak mikrofonokat, médialejátszókat, számítógépeket vagy hálózaton keresztül vett hangot. A kimenetek teljesítményerősítőket, aktív hangszórókat, felvevő eszközöket vagy más audiorendszereket táplálhatnak.
Egy tipikus jelút a következő: Hangforrás → Mátrix bemenet → Útválasztás / Keverés → Kimenet feldolgozás → Erősítő vagy aktív hangszóró. A pontos sorrend és a rendelkezésre álló feldolgozási blokkok az eszköztől függenek.
A módosítások elvégzése előtt ellenőrizze, hogy melyik fizikai vagy hálózati bemenet felel meg az egyes forrásoknak, és melyik kimenet táplálja az egyes célhelyeket. A tiszta csatornacímkék csökkentik az útválasztási hibákat a beállítás és a jövőbeni karbantartás során.
Végezze el az alábbi ellenőrzéseket a rendszer konfigurálása előtt:
· Győződjön meg arról, hogy a mátrix, az erősítők, a források és a hálózati csatlakozások a rendeltetésszerűen vannak telepítve.
· Ellenőrizze az áramellátást, a kábelezést és a hálózat állapotát, ha lehetséges.
· Nyissa meg a termék kézikönyvében meghatározott vezérlőszoftvert vagy webes felületet.
· Csatlakozzon a megfelelő eszközhöz, és ellenőrizze, hogy a megjelenített eszköz- vagy csatornainformációk összhangban vannak-e a telepítéssel.
· Nevezze át a bemeneteket és kimeneteket praktikus címkékkel, például „Lectern Mic”, „PC Audio”, „A szoba” vagy „Lobby Speakers”, ha az interfész támogatja a csatornaelnevezést.
Ne feltételezze, hogy minden mátrix ugyanazt a szoftverelrendezést, csatlakozási módot vagy menüneveket használja. Kövesse a pontos modellre és firmware-verzióra vonatkozó utasításokat.
A mátrix útválasztás határozza meg, hogy mely bemeneti jelek melyik kimenetre kerüljenek. Előfordulhat, hogy egyetlen forrásnak több zónát kell elérnie, míg más forrásoknak egy adott helyiségtől vagy célállomástól elkülönítve kell maradniuk.
1. Nyissa meg a mátrix- vagy útválasztási nézetet az eszköz vezérlőfelületén.
2. Határozza meg a szükséges bemeneti és kimeneti csatornákat a beállítás során elkészített címkék segítségével.
3. Minden forrást rendeljen a tervezett célhoz a rendszer kialakításának megfelelően.
4. Ellenőrizze az elérhető keresztpont-szintet, küldési szintet vagy az útválasztás engedélyezését, mielőtt engedélyezné az elérési utat.
5. Teszteljen le minden útvonalat egy ismert hangforrással alacsony, biztonságos szinten, és győződjön meg arról, hogy a hang csak a tervezett célokat éri el.
Ha a hang rossz hangszórón vagy rossz zónában jelenik meg, ellenőrizze újra az útválasztási hozzárendeléseket és a csatornacímkéket, mielőtt megváltoztatná a hangszínszabályozást vagy más DSP-paramétereket.
A helyes erősítési struktúra segít fenntartani a tiszta jelet, miközben csökkenti a zaj, a torzítás vagy a vágás kockázatát. Kezdje konzervatív szintekkel, és fokozatosan növelje azokat, miközben figyeli a jeljelzőket, és megfelelő hangerőn hallgat.
Állítsa be a forrás- vagy bemeneti erősítést úgy, hogy a normál programanyag egészséges jelet produkáljon tartós túlterhelési jelzések nélkül. A mikrofon és a vonalszintű források eltérő bemeneti beállításokat igényelhetnek; referenciaként használja a forrásspecifikációt és az eszköz kézikönyvét.
Állítsa be a kimeneti szinteket a csatlakoztatott berendezésnek és a tervezett hallgatási területnek megfelelően. Ellenőrizze együtt a kimeneti szintet, az esetleges lefelé irányuló erősítő bemeneti beállításokat és az erősítő saját vezérlőit. Kerülje el az útválasztási vagy csatlakozási problémák kompenzálását egyszerűen a kimeneti erősítés növelésével.
Ha a rendszer néma, ebben a sorrendben ellenőrizze a némítás állapotát, az útválasztást, a forrás lejátszását, a bemeneti jel jelenlétét, a kimeneti szintet és a downstream berendezéseket.
Sokdigitális audio mátrixrendszerek tartalmazzák a digitális jelfeldolgozást (DSP). Az elérhető szerszámok típusonként eltérőek, ezért csak a termékdokumentációban jóváhagyott funkciókat használja.
A bemeneti feldolgozás felhasználható a forrásszint vagy hangszín beállítására, valamint a támogatott modelleken más forrásoldali funkciók alkalmazására. Kis lépésekben végezzen változtatásokat, és hasonlítsa össze az eredményt az eredeti jellel.
A kimeneti feldolgozást általában arra használják, hogy a jelet egy adott hangszóróhoz vagy hallgatási zónához igazítsák. Az eszköztől függően ez magában foglalhatja a kiegyenlítést (EQ), a késleltetést, a keresztszűrőket, a polaritást, az erősítést vagy a korlátozót.
· Kiegyenlítés: javítsa ki a nyilvánvaló tónusproblémákat, és kövesse a hangszóró vagy a szoba kialakítására vonatkozó útmutatást; egyértelmű ok nélkül kerülje a nagy lökéseket.
· Késleltetés: akkor használja, ha időzítésre van szükség a hangszórók vagy zónák között, és ellenőrizze az eredményt meghallgatással vagy méréssel.
· Crossover: használja a hangszórórendszernek és az erősítő elrendezésének megfelelő beállításokat; a helytelen keresztbeállítások csökkenthetik a teljesítményt vagy károsodást okozhatnak.
· Limiter: konfigurálja a rendszer kialakításának és a berendezés követelményeinek megfelelően. Ne feltételezze, hogy minden modell ugyanazokat a korlátozó vezérlőket kínálja.
· Visszajelzés: csökkentse a szükségtelen mikrofonerősítést, ellenőrizze a mikrofon és a hangszóró elhelyezését, és csak egy szélesebb körű visszacsatolásvezérlési megközelítés részeként használja a támogatott feldolgozást.
Kerülje több DSP-paraméter egyidejű megváltoztatását. Állítsa be az egyik funkciót, hallgassa vagy mérje meg az eredményt, és dokumentálja a változást, mielőtt a következőre lépne.
Ha a rendszer támogatja a jelenet vagy az előre beállított tárolást, mentse el az ellenőrzött konfigurációt, hogy újraindítás után vissza lehessen hívni, vagy más üzemmódhoz igazítható legyen. Az előre beállított viselkedés és tárolási lehetőségek termékenként eltérőek.
6. Fejezze be és ellenőrizze az útválasztást, a szinteket és a feldolgozást a tervezett használati esetnek megfelelően.
7. Mentse el a konfigurációt egyértelmű névvel, például „Normál értekezlet” vagy „Prezentációs mód”, ha az elnevezés támogatott.
8. Ha az eszköz több előre beállított beállítást tesz lehetővé, dokumentálja mindegyik célját és azt, hogy ki jogosult a módosítására.
9. Hívja elő a mentett előbeállítást, és győződjön meg arról, hogy az útválasztás, a szintek és a feldolgozás a várt módon működik.
10. Jegyezze fel a fontos beállításokat, és készítsen biztonsági másolatot ott, ahol a szoftver vagy az eszköz támogatja.
Ne írjon felül egy ismerten jó konfigurációt, amíg a csere nincs ellenőrizve. Ha az előre beállított betöltés váratlanul működik, olvassa el a modell kézikönyvét a tárolt és előhívott paraméterek megerősítéséhez.
A konfigurálás után tesztelje a teljes jelutat az egyes forrásoktól az egyes tervezett célállomásokig. Használjon ellenőrzőlistát, hogy megbizonyosodjon arról, hogy a rendszer készen áll a normál működésre.
|
Ellenőrzés |
Mit kell megerősíteni |
|
Bemeneti jel |
Mindegyik forrás csatlakoztatva van, és stabil jelet állít elő. |
|
Útválasztás |
Minden forrás eléri a kívánt kimenetet vagy zónát. |
|
Szintek |
A normál működési szintek világosak, és nem mutatnak tartós vágást. |
|
DSP beállítások |
A feldolgozás megfelel a hangszóró és az alkalmazás követelményeinek. |
|
Némítás és vezérlés |
A némítás, a hangerő és az egyéb felhasználói vezérlők a várt módon működnek. |
|
Előbeállítások |
A mentett konfigurációk visszahívhatók és ellenőrizhetők. |
|
Dokumentáció |
A csatornacímkék és a végső konfiguráció rögzítésre kerül. |
Nincs hangkimenet: Ellenőrizze a forrás lejátszását, a bemeneti jelet, az útválasztási hozzárendeléseket, a némítási állapotot, a kimeneti szintet, a kábelezést, valamint az erősítő vagy a hangszóró teljesítményét.
A hang rossz zónát ér el: Ellenőrizze a mátrix keresztpontjait és a bemeneti/kimeneti címkéket. Erősítse meg a fizikai kapcsolatokat a telepítési terv alapján.
Torz vagy vágott hang: Csökkentse a túlzott forrás-, bemeneti, kimeneti vagy erősítő erősítést. Ellenőrizze a jeljelzőket minden szakaszban, ne csak a végső kimenetet csökkentse.
Akusztikus visszajelzés: Tekintse át a mikrofon elhelyezését, a hangszóró irányát, a mikrofon erősítését és a helyiség akusztikáját. Óvatosan használja az EQ-t vagy más támogatott eszközöket; a feldolgozás önmagában nem oldja meg a kiváltó okot.
A vezérlőszoftver nem tud csatlakozni: Ellenőrizze a kiválasztott eszközt, a hálózati kapcsolatot, az IP-konfigurációt, ahol lehetséges, és a kézikönyvben leírt hozzáférési követelményeket.
A Preset nem állítja vissza a várt beállítást: Ellenőrizze, hogy a kiválasztott preset megfelelően lett-e elmentve, és mely paramétereket tárolja a modell. Hasonlítsa össze a dokumentált alapkonfigurációval.
Az ismételhető eredmények érdekében kövesse ugyanazt a sorrendet, amikor új rendszert üzembe helyez vagy jelentős konfigurációmódosítást hajt végre:
11. Tekintse át a rendszer kialakítását, és azonosítsa az összes bemenetet és kimenetet.
12. Erősítse meg az eszköz csatlakoztatását és címkézze fel a csatornákat.
13. Konfigurálja és tesztelje a mátrixútválasztást.
14. Állítsa be a bemeneti és kimeneti szinteket.
15. Csak az alkalmazás által megkövetelt DSP-feldolgozást alkalmazza.
16. Mentsen el egy világosan megnevezett előre beállított értéket, ha támogatott.
17. Futtasson le egy teljes forrás-cél tesztet, és dokumentálja a végső beállításokat.
A mátrix arra összpontosít, hogy több bemenetet több kimenetre irányítson. Kialakításától függően keverő és DSP funkciókat is elláthat. A hagyományos keverők általában a csatornakeverés és a mix-bus munkafolyamat köré szerveződnek, bár a modern termékek funkcionalitásában átfedhetik egymást.
Nem feltétlenül. Sok eszköz megtartja a beállításokat, vagy előhívja az előre beállított értékeket, de az indítási viselkedés és a memóriafunkciók az adott modelltől függenek. Ellenőrizze a kézikönyvet, és tesztelje a várható teljesítményciklus-viselkedést az üzembe helyezés során.
Sok mátrixrendszer támogatja egy forrás több kimenethez való továbbítását. Erősítse meg a rendelkezésre álló útválasztási opciókat és a kiválasztott modellen lévő szintvezérlőket.
A mátrix kínálhat olyan feldolgozást, amely segít a hang kezelésében, de a visszacsatolás szabályozása a mikrofon és a hangszóró elhelyezésétől, az erősítési struktúrától, a helyiség akusztikától és a rendszer kialakításától is függ. Ne feltételezzük, hogy a mátrix automatikusan megszünteti a visszacsatolást.
Nem. Az alapvető munkafolyamat hasonló, de a támogatott bemenetek, feldolgozási funkciók, vezérlőszoftver, előre beállított viselkedés és paramétertartományok modellenként eltérőek. Mindig pontosan a készülékhez tartozó dokumentációt használja.
