A modern professzionális audiorendszerekhez többre van szükség az egyszerű jeltovábbításnál. A Digital Signal Processor (DSP) rugalmas hangfeldolgozást, rendszervezérlést és jeloptimalizálást tesz lehetővé szoftver alapú konfiguráción keresztül.
Az FHB DSP szoftver a professzionális hangfeldolgozó rendszerek működésének és kezelésének egyszerűsítésére szolgál. Az intuitív szoftver interfészen keresztül a felhasználók konfigurálhatják a hangtovábbítást, módosíthatják a feldolgozási paramétereket, kezelhetik a rendszerbeállításokat és optimalizálhatják az általános hangteljesítményt.
Ez az oktatóanyag bemutatja az FHB DSP szoftver hangfeldolgozáshoz való használatának alapvető munkafolyamatait, segítve a rendszerintegrátorokat és hangmérnököket az FHB DSP rendszerek hatékony konfigurálásában és kezelésében.
Az FHB DSP szoftver az FHB Digital Signal Processor eszközök konfigurálására és kezelésére használt vezérlőplatform.
A hardverösszetevők kézi beállítása helyett a felhasználók szoftverrel végezhetik el a rendszerkonfigurációt, beleértve:
·Jelirányítás
· Bemeneti és kimeneti menedzsment
·A hangfeldolgozás beállítása
·Matrix keverés
·Rendszerfelügyelet
· Konfiguráció biztonsági mentése

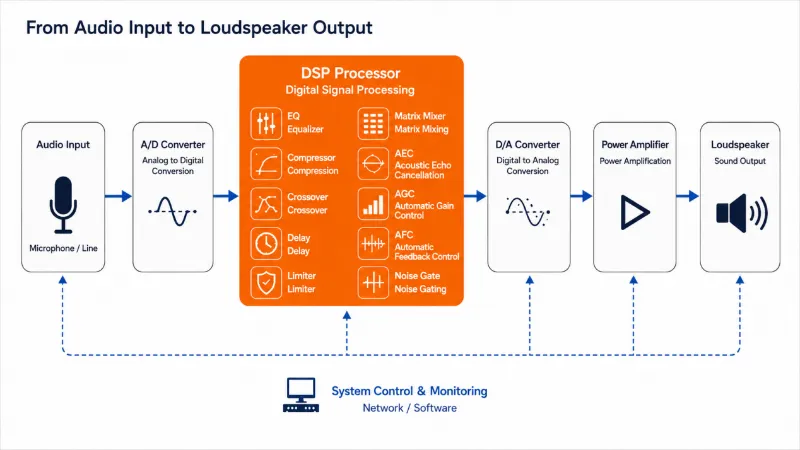

Egy tipikus DSP munkafolyamat a következőket tartalmazza:
Audio bemenet
↓
Bemeneti feldolgozás
↓
Signal Routing
↓
DSP feldolgozó modulok
↓
Kimeneti feldolgozás
↓
Hangkimenet
A szoftver megnyitása előtt csatlakoztassa a DSP processzort a vezérlőrendszerhez.
Az eszköz típusától függően a csatlakozási módok a következők lehetnek:
· USB csatlakozás
·Ethernet hálózati kapcsolat
· Dante hálózati kapcsolat (Dante-kompatibilis DSP modellekhez)
A csatlakoztatás után ellenőrizze, hogy az eszközt megfelelően észlelte-e, mielőtt módosítja a konfigurációt.
Az eszköz csatlakoztatása után indítsa el az FHB DSP szoftvert.

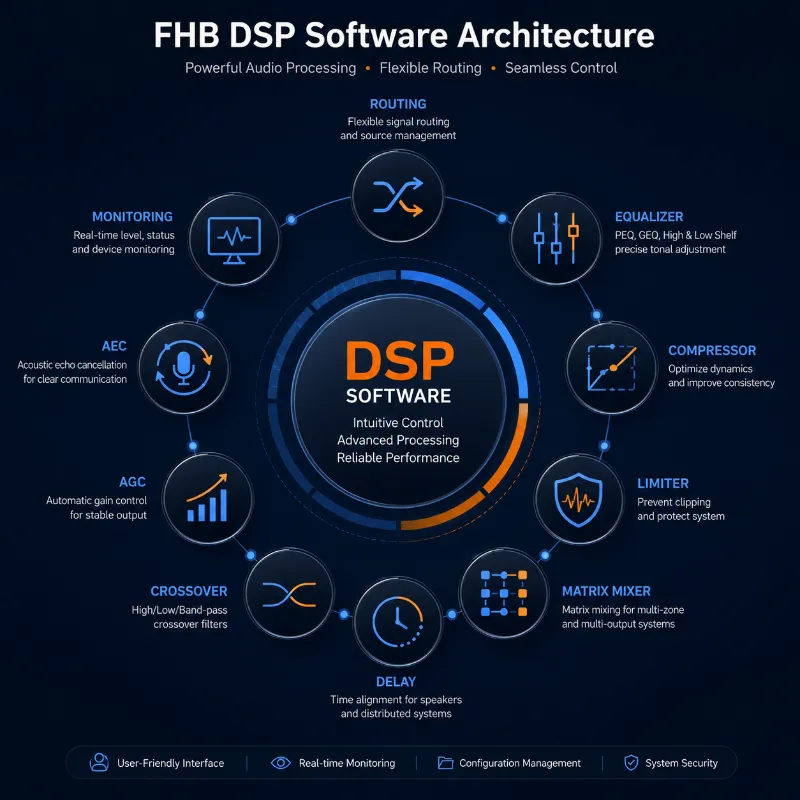

A fő felület általában több funkcionális területet tartalmaz:
Használható:
·Eszköz csatlakoztatása
·Eszköz azonosítás
·Rendszerinformációk ellenőrzése
Használható:
·A bemeneti jelek figyelése
· Bemeneti szintek beállítása
· Bemeneti feldolgozás alkalmazása
Hozzáférést biztosít a DSP funkciókhoz, beleértve:
· Paraméteres kiegyenlítő (PEQ)
· Kompresszor
·Határozó
·Késleltetés
·Crossover
·Matrix Mixer
· Automatikus erősítésszabályozás (AGC)
·Akusztikus visszhang kioltás (AEC)
Használható:
·Kimenet beállítása
·Jelfigyelés
·Kimenet feldolgozás
A jeltovábbítás az egyik legfontosabb művelet a DSP rendszerben.
Az FHB DSP szoftveren keresztül a felhasználók meghatározhatják, hogyan haladjanak át az audiojelek a rendszeren.
Példa:
Mikrofon
↓
DSP bemeneti csatorna
↓
EQ / AEC feldolgozás
↓
Mátrix Routing
↓
Erősítő
↓
Hangszóró
A tipikus útválasztási műveletek a következők:
·Bemeneti források hozzárendelése
·A kimeneti helyek kiválasztása
·Több audiozóna létrehozása
· Független jelutak építése
A rugalmas útválasztás lehetővé teszi, hogy egy DSP processzor különböző alkalmazásokat támogasson, mint például:
· Konferenciatermek
· Tantermek
·Szállodák
· Találkozóterek
·Kereskedelmi audiorendszerek
A kiegyenlítés lehetővé teszi a mérnökök számára a frekvenciaválasz beállítását és a hangminőség javítását.
Gyakori alkalmazások:
·A nem kívánt frekvenciák eltávolítása
·A beszéd tisztaságának javítása
·A hangszóró teljesítményének optimalizálása
A tömörítés szabályozza a jel dinamikáját.
Segít:
· Csökkentse a túlzott hangerő-változásokat
·A hang konzisztenciájának javítása
·Védje meg a későbbi berendezéseket
A limiter megakadályozza, hogy az audiojelek túllépjenek egy meghatározott szintet.
Az alkalmazások a következők:
· Hangszóró védelem
·Rendszerbiztonság
·Kimeneti szint szabályozás
A késleltetés beállítja a jelidőzítést a különböző audiokomponensek között.
Gyakori felhasználások:
· Hangsugárzó-beállítás
·Nagy helyszínek
· Elosztott audiorendszerek
A mátrixkeverés rugalmas útválasztást biztosít több bemenet és kimenet között.
Lehetővé teszi:
·Több zónás hangelosztás
· Független helyiségszabályozás
·Több forrás kezelése
Működés közben a mérnökök a DSP szoftver interfészén keresztül figyelhetik a rendszer állapotát.
A fontos megfigyelési elemek a következők:
·Bemeneti jelszint
·Kimeneti jelszint
·Csatorna állapota
·Feldolgozás állapota
A valós idejű megfigyelés segít azonosítani:
·Jelvesztés
· Helytelen útválasztás
·Túlzott beviteli szintek
·Hangrendszeri problémák
A rendszer beállításának befejezése után mentse el a DSP konfigurációt.
Javasolt munkafolyamat:
1. Végezze el a rendszerkonfigurációt
2. Tesztelje a hangteljesítményt
3. Mentse a konfigurációs fájlt
4. Hozzon létre biztonsági másolatot
5. Tárolja a projekt dokumentációját
A konfiguráció biztonsági mentése fontos:
·Rendszer karbantartás
· Jövőbeli frissítések
· Projekt replikáció
A fontos paraméterek módosítása előtt mentse a meglévő konfigurációt.
A hangminőség megőrzése érdekében kerülje a túlzott bemeneti vagy kimeneti erősítést.
Vezessen nyilvántartást:
· Útválasztás konfigurációja
·Feldolgozási paraméterek
·Eszközinformációk
Mindig ellenőrizze:
Bemenet → Feldolgozás → Kimenet
a rendszer telepítésének befejezése előtt.
Az FHB DSP szoftvert széles körben használják professzionális audio alkalmazásokhoz, beleértve:
Tiszta beszédfeldolgozást és rugalmas hangtovábbítást biztosít.
Támogatja az osztálytermi hangerősítést és a központi vezérlést.
Engedélyezze a többzónás hangkezelést.
Professzionális jelfeldolgozás és rendszeroptimalizálás.
Az FHB DSP szoftvert az FHB professzionális hangfeldolgozó termékekkel való használatra tervezték, beleértve:
Az FHB DSP szoftver hatékony módot biztosít a professzionális hangfeldolgozó rendszerek konfigurálására, működtetésére és kezelésére.
A rugalmas jelútválasztás, a nagy teljesítményű DSP-feldolgozó modulok és az intuitív rendszerkezelés kombinálásával az FHB DSP megoldások segítenek az integrátoroknak megbízható és méretezhető kereskedelmi audiorendszerek felépítésében.
Akár konferenciatermekben, oktatási létesítményekben, kereskedelmi helyiségekben vagy professzionális AV-berendezésekben használják, az FHB DSP szoftver leegyszerűsíti az audiorendszer működését, miközben javítja a rendszer általános teljesítményét.
