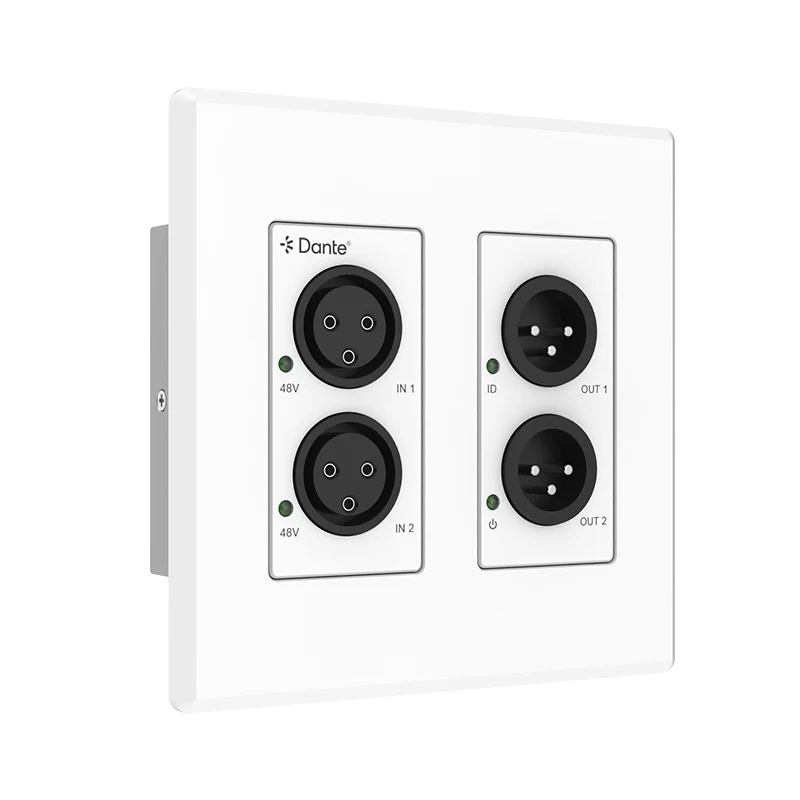

Ez a kompakt 2 csatornás analóg XLR Dante Converter a Dante® Ultimo 2x2 platformot használja, zökkenőmentesen áthidalva a hagyományos analóg audioeszközöket a Dante® digitális hálózatba. Szabványos 2-GANG US falilemezként tervezték, rugalmas integrációt biztosít a régi és a modern audiorendszerekhez egyaránt.
Analóg bemenet: Állítható érzékenység 5 fokozatú precíziós szabályozással az optimális jelillesztés érdekében.
Analóg kimenet: Konfigurálható kimeneti erősítés 5 fokozatú beállítással a kiegyensúlyozott elosztás érdekében.
Kettős tápellátási lehetőség: Támogatja a 12V DC helyi tápellátást vagy a PoE-t (Power over Ethernet) az egyszerűbb telepítés érdekében.
Plug-and-Play Dante® kompatibilitás: Tanúsítvánnyal rendelkezik a megbízható, alacsony késleltetésű audiohálózatokhoz.
Élő hang
Műsorszórás
Stúdiófelvétel zökkenőmentes Dante-integrációval
Konferenciaterem
2x bemenet + 2x kimenet (Dante® be és Dante® kimenet)
Kiegyensúlyozott/kiegyensúlyozatlan XLR analóg hang
MIC Phantom 48V Be- és kikapcsolás kemény gombbal
Bemeneti érzékenység és kimeneti erősítés szabályozása a MIC/XLR különböző szintjeinek beállításához
Dante® hang mintavételezési frekvencia támogatja a 44.1/48/88.2/96KHz@24bit
Konfigurálható Dante® eszköz késleltetése (1, 2 vagy 5 ms-os időtartamot támogat, amely a Dante® Controllerrel konfigurálható)
Támogatja az AES67 RTP hangátvitelt
PoE és helyi áramellátási lehetőségek
Szabványos 2-GANG EU/UK előlap kialakítás
① 1x 2x bemeneti és 2x kimeneti analóg XLR - Dante® konverter
② 1x 2 tűs-3,5 mm-es Phoenix csatlakozó (dugasz)
③ 1× Felhasználói kézikönyv
|

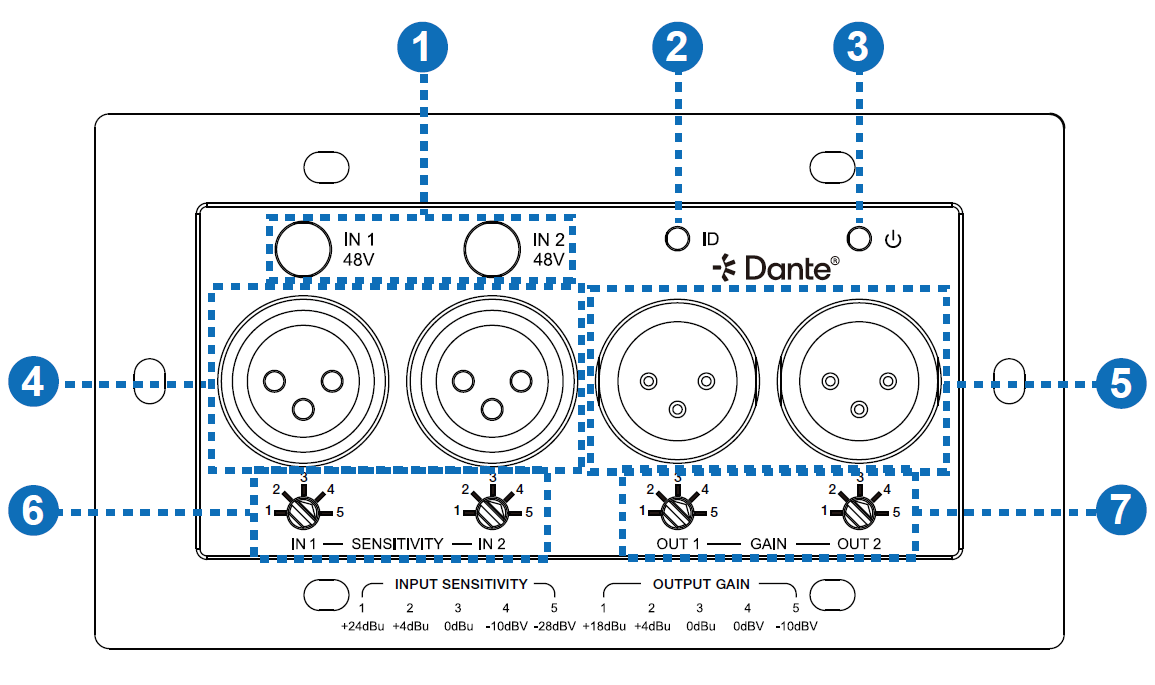

Nem. |
Név |
Funkció leírása |
|
1 |
IN 1/2 48 V-os gomb és háttérvilágítású LED |
Nyomja meg a gombot a MIC 1/2 audiobemeneti csatorna 48 V-os fantomteljesítményének bekapcsolásához, majd a megfelelő háttérvilágítású LED világít. |
|
2 |
ID LED (zöld) |
Világít, hogy segítse az eszköz azonosítását a Dante Controller segítségével. |
|
3 |
Teljesítmény (zöld) |
▪ Világítás be: Az eszköz a PoE vagy helyi áramellátása 12 VDC tápellátás. ▪ Világítás kikapcsolva: Az eszköz ki van kikapcsolva. |
|
4 |
Audio bemeneti portok |
Kiegyensúlyozott/kiegyensúlyozatlan XLR analóg audio bemeneti port 1/2, MIC/LINE analóg audioforrás-eszközökhöz csatlakoztatva. |
|
5 |
Hangkimeneti portok |
Kiegyensúlyozott/kiegyensúlyozatlan XLR analóg hangkimeneti port 1/2, csatlakozik az analóg hangforrás-eszközökhöz. |
|
6 |
Audio IN 1/2 gomb |
Az 5 fokozatú érzékenységbeállító gomb az analóg audio bemeneti csatornához 1/2. A gomb nyilai a következőket jelzik: 1. +24dBu, 2. + 4dBu, 3.0dBu, 4. -10dBv, 5. -28dBv. |
|
7 |
AudioOUT 1/2 gomb |
Az 5 fokozatú erősítés beállító gomb az analóg hangkimeneti csatornához 1/2. A gomb nyilai a következőket jelzik: 1. +18dBu, 2. + 4dBu, 3.0dBu, 4.0dBv, 5. -10dBv. |
|

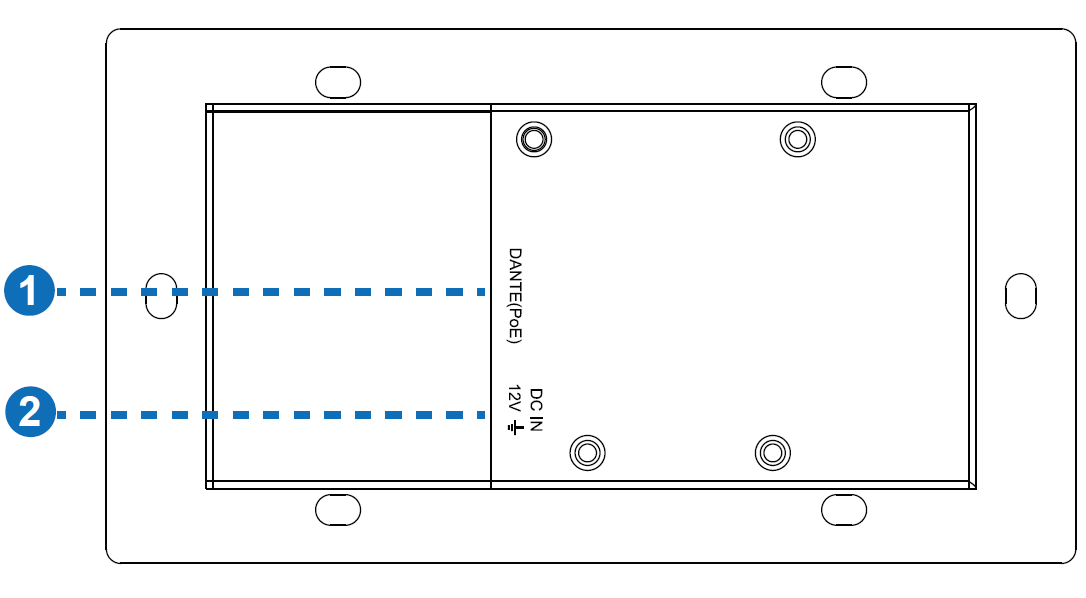

Nem. |
Név |
Funkció leírása |
|
1 |
DANTE (PoE) kikötő |
100M Dante® digitális audio bemeneti/kimeneti port, csatlakozik a hálózati kapcsolóhoz RJ45 vonalon keresztül, támogassa PD tápellátást. A zöld LINK LED mindig világít a normál csatlakoztatás után. A sárga DATA LED villog, ha adatátvitel van folyamatban. |
|
2 |
DC IN port |
12VDC/500mA táp bemeneti port. Az eszközt kétféle módon lehet táplálni: ▪ Helyi 12VDC/500mA tápegység. ▪ PoE a Network Switchtől. Az eszköz PD-ként működik mód. |
|
Kapcsolat |
|||||
|
|

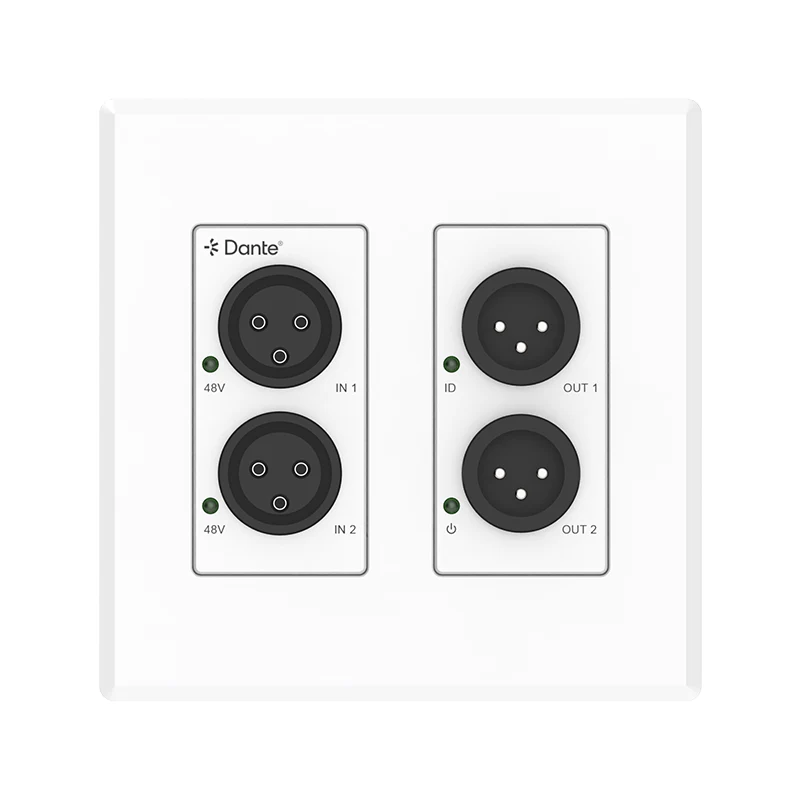

Előlap |
1x tápellátás LED [zöld szín] 1x ID LED [zöld színű] 2x MIC Phantom tápellátás 48V gomb háttérvilágítású LED-vel [zöld szín] 2x audio bemenet [3 tűs XLR, nő] [LINE audio, kiegyensúlyozott/kiegyensúlyozatlan csatlakozás, maximális bemeneti szint 24 dBu] [MIC hang, kiegyensúlyozott/kiegyensúlyozatlan csatlakozás, maximális bemeneti szint 50 mVRMS, 48 V fantomtáp] 2x audio kimenet [3 tűs XLR, apa, analóg hang, kiegyensúlyozott/kiegyensúlyozatlan kapcsolat, max. kimeneti szint 18 dBu] |
|||
|
|

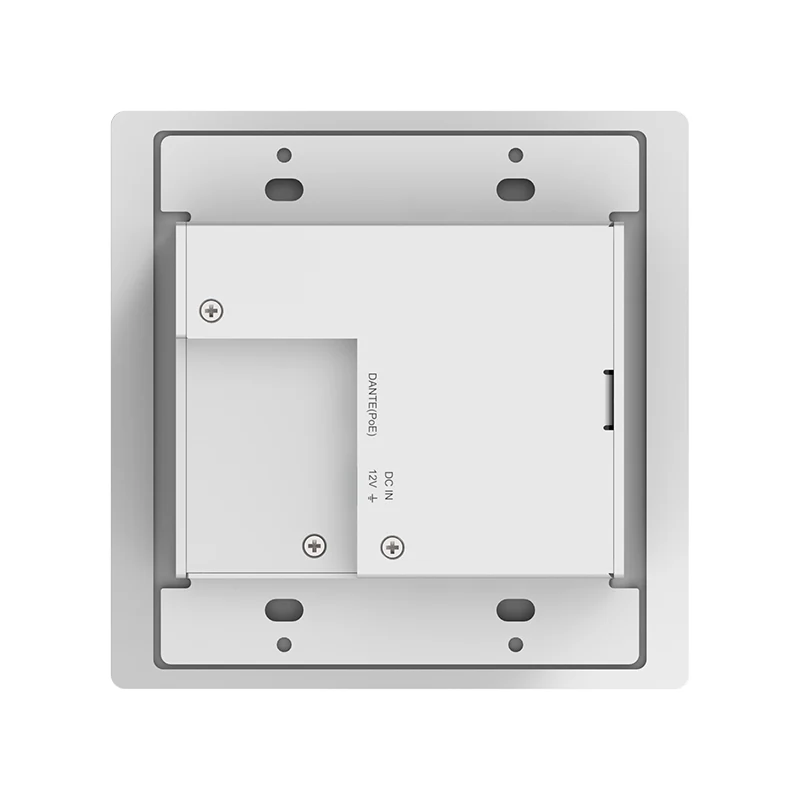

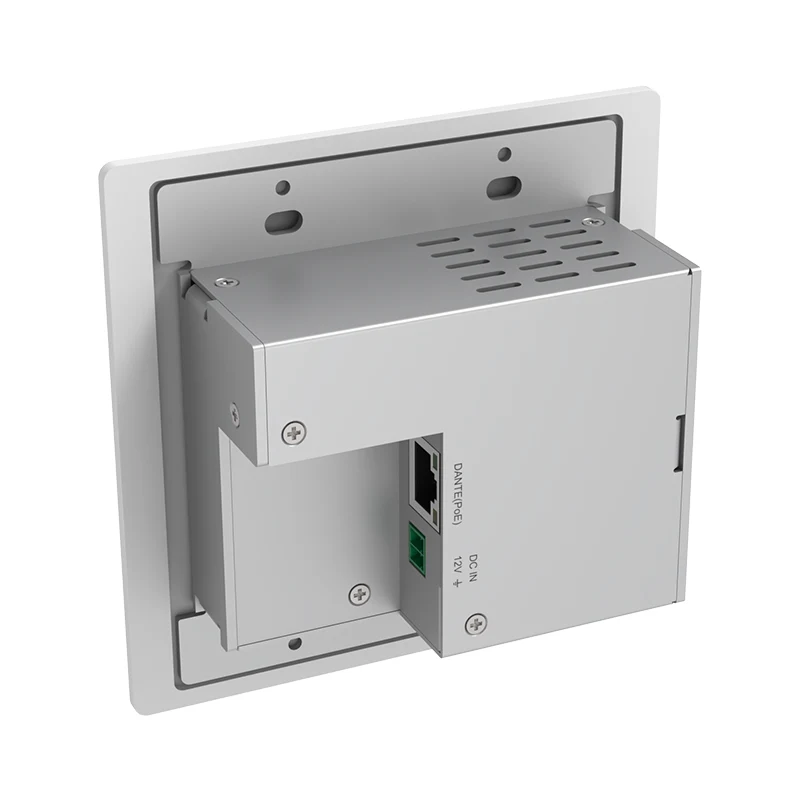

Hátsó panel |
1x DANTE [RJ45 csatlakozó, PoE] [Digitális audio be-/kimenet, PCM 2CH 44,1K-96KHz 16/24bit] 1x DC/12V [2 tűs-3,5 mm-es főnix csatlakozó] [12 VDC/ 500 mA] |
|||
|
|
Mechanikai |
||||
|
|
Ház |
Alumínium panel + vas ház |
|||
|
|
Szín |
Fehér panel + ezüst ház |
|||
|
|
Méretek |
Fali lemez: 136 mm [Sz] x 75 mm [Ma] x 40,7 mm [M] Előlap: 146 mm [Sz] x 85 mm [Ma] x 5 mm [M] |
|||
|
|
Súly |
Előlap nélkül: 275 g Előlappal: 347 g |
|||
|
|
Tápegység |
1. PoE/PD (1. osztályú IEEE 802.3af) 2. DC 12V (abban az esetben, ha a Switch nem támogatja PoE-t) |
|||
|
|
Energiafogyasztás |
3,6 W (max.) |
|||
|
|
Üzemi hőmérséklet |
32°F ~ 104°F / 0°C ~ 40°C |
|||
|
|
Tárolási hőmérséklet |
-4°F ~ 140°F / -20°C ~ 60°C |
|||
|
|
Működési páratartalom |
20% ~ 80% (relatív páratartalom, nem lecsapódó) |
|||
|
|
Tárolási páratartalom |
10% ~ 90% (relatív páratartalom, nem lecsapódó) |
|||
|
Műszaki |
|
||||
|
Modell sz. |
DPX22-US |
|
|||
|
Név |
2 csatornás analóg XLR Dante konverter |
|
|||
|
Hálózati sávszélesség |
100M |
|
|||
|
Vezérlési módszer |
Dante® vezérlő |
|
|||
|
Hang késleltetése |
Konfigurálható Dante®-eszköz késleltetése (Támogatja az 1, 2 vagy 5 ms-os időtartamot, amely a Dante® Controllerrel konfigurálható) |
|
|||
|
Hangformátumok |
DANTE [Digitális audio bemenet/kimenet, PCM 2CH 44.1K-96KHz 16/24bit] LINE In [analóg hang, kiegyensúlyozott/kiegyensúlyozatlan kapcsolat, max. bemeneti szint 24 dBu] MIC In [analóg hang, kiegyensúlyozott/kiegyensúlyozatlan csatlakozás, max bemeneti szint 50 mVRMS] LINE Out [analóg hang, kiegyensúlyozott/kiegyensúlyozatlan csatlakozás, maximális kimeneti szint 18 dBu] |
|
|||
|
Hangparaméterek |
Kimeneti impedancia |
300 Ohm |
|
||
|
|
Kimeneti szint (maximum) |
18 dBu (maximum) |
|
||
|
|
Frekvencia válasz |
20 Hz–20 kHz (-/+0,5 dB) |
|
||
|
|
Dinamikus tartomány |
> 90dB@0dBu, 1kHzA-súlyozott |
|
||
|
|
Hang S/N arány |
> 90dB@0dBu, 1kHzA-súlyozott |
|
||
|
|
Audio THD+N |
< 0,015% +4dBu-n, 1KHz |
|
||
|
Átviteli távolság |
328 láb/100 m (CAT6/6A/7) |
|
|||
|
ESD védelem |
IEC 61000-4-2: ±8kV (légrés kisülés) és ±4kV (kontaktus kisülés) |
|
|||
① Garancia:
Minden termékünket teszteltük a kiszállítás előtt;
A 2CH Line In Dante Convertert 1 év garanciával tudjuk biztosítani. (Miután a minőségi garanciális időszak elkezdődött, megfelelő karbantartási szolgáltatási díjat számítunk fel.)
②Szállítás:
Mintarendelés: vagy mintarendelés, 1-3 napon belül szállítjuk
Tömeges rendelés: t a mennyiségtől függ, általában 10-15 nap.
③ Szállítás:
Minden termékünket Fedex/DHL/UPS/TNT vagy tengeri szállítással szállítjuk. Azt is tudjuk szállítani az ügynökének Kínában.
Q1: Kínál OEM és ODM szolgáltatást?
V: Igen, az ügyfél igényeitől függően OEM vagy ODM megoldást tudunk biztosítani
Q2. Ha a mennyiség kisebb, mint a minimális mennyiség, megrendelhetem?
A2. Természetesen szívesen rendelnek mintákat teszteléshez és minőségellenőrzéshez. Nagyobb figyelmet fordítunk a mintarendelésre
Q3: Mi a termékei minőségi színvonala?
A3: Termékeink CE, ROHS, FCC tanúsítvánnyal rendelkeznek
4. kérdés: Melyik helyen fognak FHBAudio berendezést használni?
Termékeinket széles körben alkalmazzák különböző szektorokban, többek között nemzetközi konferenciákon, kormányzati szervezeteken, bankintézményeken, vallási központokban, mint például egyházak, repülőterek, parlamenti szervek, oktatási intézmények, szállodák és magánvállalati konferenciatermek. Ez a sokrétű alkalmazási kör kiemeli kínálatunk sokoldalúságát és megbízhatóságát, így az ügyfelek és iparágak széles köre számára megbízható választássá teszi őket.
5. kérdés: Mik a Dante audio előnyei?
5. válasz: A Dante audio áramvonalas és hatékony megoldást kínál a kiváló minőségű hang továbbítására szabványos Ethernet hálózatokon. A Dante technológia kihasználásával a felhasználók könnyedén küldhetnek és fogadhatnak több audiocsatornát egyetlen hálózati kábelen keresztül, jelentősen csökkentve a terjedelmes hagyományos vezetékezés szükségességét. Ez a rendszer kivételes rugalmasságot, méretezhetőséget és megbízhatóságot biztosít, így ideális élő hangzáshoz, műsorszóráshoz és telepített audioalkalmazásokhoz. A valós idejű teljesítménnyel és a különféle eszközök közötti zökkenőmentes integrációval a Dante leegyszerűsíti a hanghálózatot, miközben megőrzi a kiváló jelminőséget és az alacsony késleltetést.
