A DB0202 egy kiváló minőségű vonalbemenet, több 2 kimenetet két Dante -csatorna analóg audio kimenetekké történő konvertálására, és két analóg audio bemenetet a Dante Network -hez.
Egyszerűen használja a CAT5 kábelt az RJ45 port csatlakoztatásához az Ethernet kapcsolóhoz, és a „Dante Controller” használatával az alacsony jel késleltetésére más eszközökhöz/onnan, amelyek már csatlakoznak ugyanazon a Dante hálózaton. A Dante DSP -vel, a Dante mikrofonunkkal, a Dante hangszóróval együtt.
* A Dante interfészet két bemenethez / kimenethez biztosítja
* Két standard mikrofon vagy vonal audiocsatorna átalakul Dante hálózatra
* MIC/vonal minden egyes bemeneten választható
*Nyerje meg az irányítást minden egyes bemeneten
* A kimeneti csatornákon történő ellenőrzés megszerzése
* 48 V -os fantomteljesítményt biztosít minden kondenzátor mikrofonbemenetéhez
* A kiegyensúlyozott vagy kiegyensúlyozatlan jelbemeneteket elfogadja

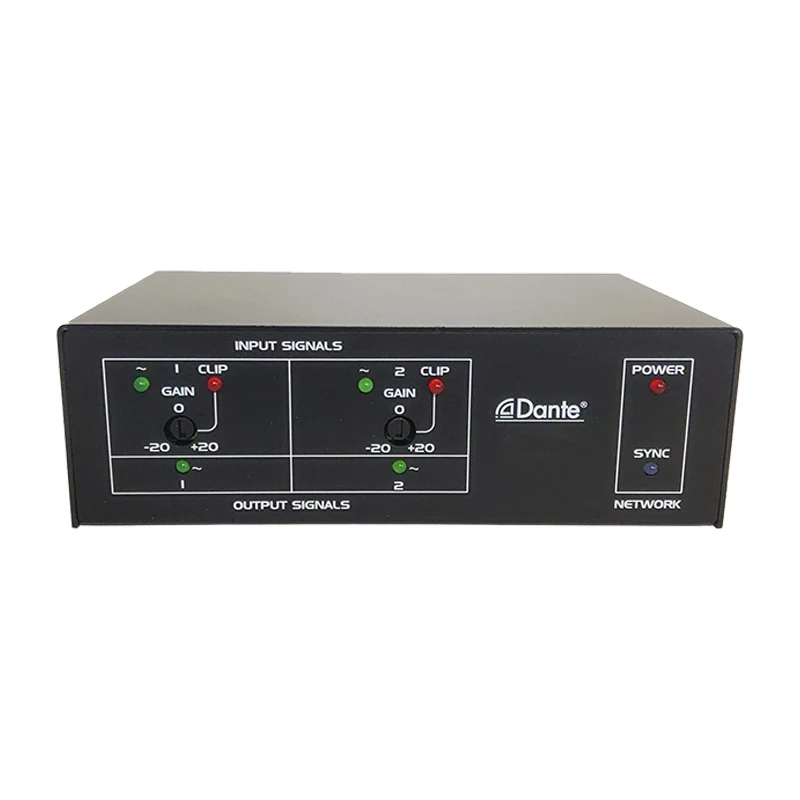

* Minden audio bemeneti jel/klip LED az előlapon
* Minden audio kimeneti jel LED az előlapon
* Két kiegyensúlyozott audio kimeneti vonal szint a Dante Network -től
* Nagy felbontású 24 bites konvertálja az analógot digitális és digitálissá
* A LED -ek jelzik az energia és a hálózat szinkronizálásának állapotát
* Külső 24VDC tápegység táplálja
* Normál működés a POE engedélyezésével a hálózati kapcsolóval
|
Dante hálózat a vonal szintjének kimenetekhez |
|
|
Kimenetek |
5p leszerelhető terminál blokk, kiegyensúlyozott/kiegyensúlyozatlan |
|
Kimeneti szint |
-10 DBU névleges |
|
Kimeneti szint |
+10 DBU maximum |
|
Kimeneti feszültség: |
+20DBU (@ 0DB kimeneti nyereség) |
|
Kimeneti impedancia |
150 _ kiegyensúlyozott; 75 _ kiegyensúlyozatlan |
|
Frekvencia -válasz |
20 Hz - 20 kHz (± 0,5 dB) |
|
Thd+n |
<0,1% |
|
Zaj |
<-75dB |
|
Áthallós |
<85 dB (20 Hz - 20 kHz) |
|
MIC/vonal bemenetek a Dante Network -hez |
|
|
Mikrofon bemenetek |
|
|
Bemenetek |
7 PIN Euro Terminal, kiegyensúlyozott |
|
Nyereség |
Kondenzátor mikrofon: 40 dB |
|
Dinamikus mikrofon |
60 dB |
|
Bemeneti szint +4 DBU -hoz |
-36 DBU (kondenzátor) |
|
|
-56 DBU (dinamikus) |
|
|
-36 DBU (maximum) |
|
Bemeneti impedancia |
40 __ |
|
Fantom hatalom |
48 V |
|
Frekvencia -válasz |
20 Hz - 20 kHz (± 0,5 dB) |
|
Thd+n |
<0,1% |
|
Zaj +4 DBU alatt |
< -70 dB |
|
CMRR |
> 70 dB (50 Hz - 120 Hz) |
|
Áthallás |
<70 dB (20 Hz - 20 kHz) |
|
Vonalbemenetek |
|
|
Bemenetek |
7 PIN Euro Terminal, kiegyensúlyozott |
|
Bemeneti szint +4 DBU -hoz |
+4 DBU (kiegyensúlyozott); -10 DBV (kiegyensúlyozatlan) |
|
Bemeneti impedancia |
> 40 _ |
|
Frekvencia -válasz |
20 Hz - 20 kHz (± 0,5 dB) |
|
Thd+n |
<0,1% |
|
Zaj +4 DBU alatt |
<-75 dB |
|
CMRR |
> 60 dB (50 Hz - 120 Hz) |
|
Áthallás |
<75 dB (1 kHz, bármely vonal bármely MIC csatornához), |
|
|
<70 dB (20 Hz - 20 kHz) |
|
Fejezet +4 dbu felett |
> 18 dB |
|
Dante csatorna |
|
|
Adók/vevők |
2/2 |
|
Átviteli sebesség |
100 Mbps |
|
Felbontás |
16/24/32 bit |
|
Mintavételi sebesség |
44,1 kHz, 48 kHz. |
|
Dante felület |
RJ45 Jack |
|
Hatalomcsatlakozások |
2 PIN Euro Terminal, Power Jack |
|
Energiaigény |
24 VDC @ 180 mA plusz csatlakoztatott fantomterhelések vagy poe |
|
Méretek |
143 mm (w) × 45 mm (h) × 93 mm (d) |
|
Súly |
0,7 kg |

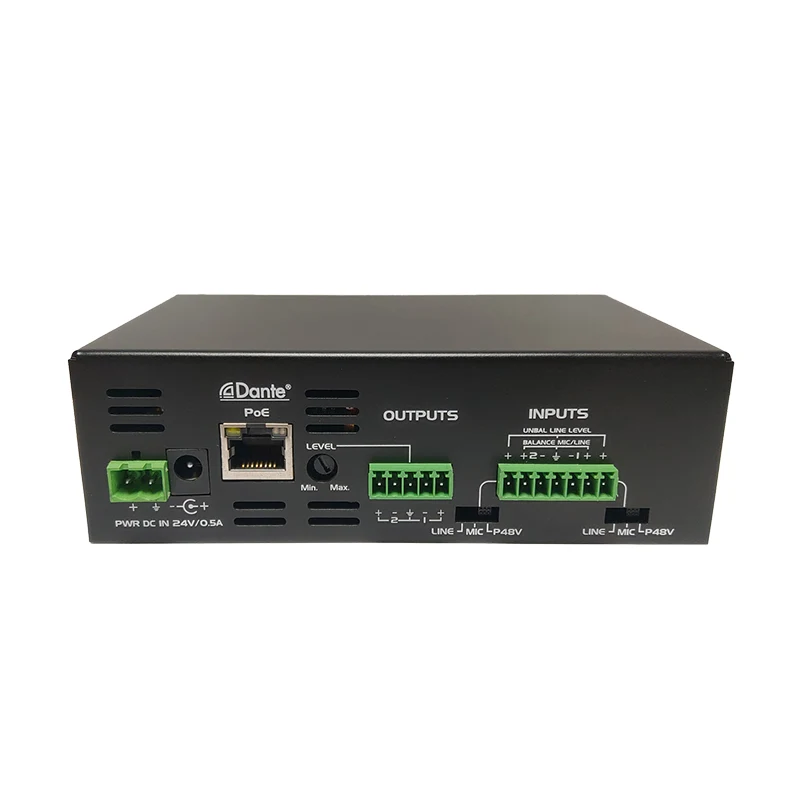

1. vonalmennyiség: A kimeneti szint nyereségvezérlése.
2. Euro terminál bemenete: Fogja meg az audio jelet a Dante Network -hez.
3. RJ-45 port: CAT5 kábel használata a Dante hálózathoz való csatlakozáshoz.
MEGJEGYZÉS: Az Ethernet kapcsolónak POE tápegységgel kell rendelkeznie.
4. Sync LED: jelzi a Dante hálózat állapotát.

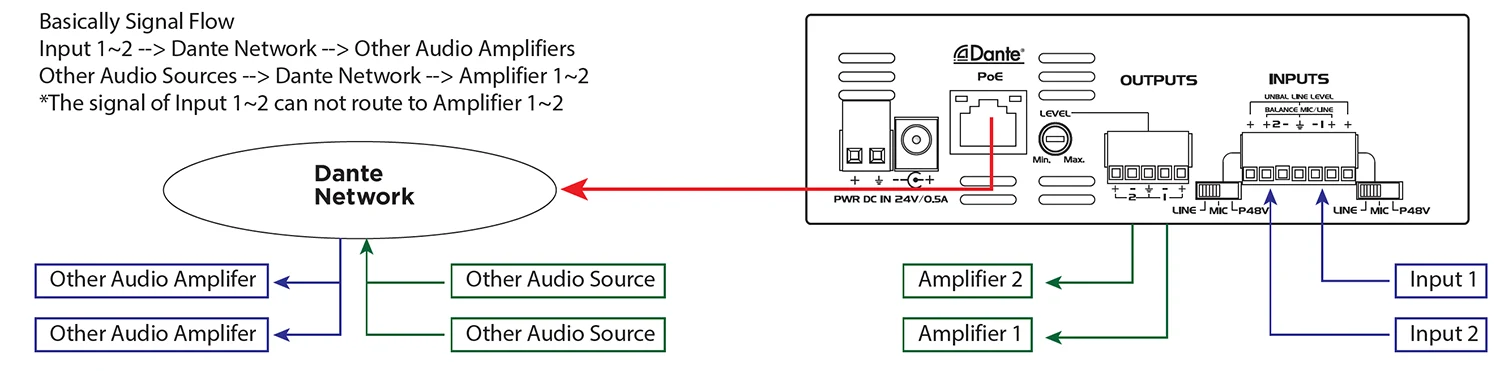

A 2CH Dante Interface 2 mikrofon/vonalbemenetek x 2 kimenetek használhatják a vállalati AV konferencia rendszerben.
Előnyök: Zökkenőmentes integrációt okozhat a meglévő Dante AV hálózatokkal, és kiküszöböli az analóg kábeleket a távolsági jelek futtatásához.
