Vonalbemenetek több kimenetet

A DB0404 egy kiváló minőségű Dante interfész doboz, amely négy Dante csatornát analóg audio kimenetekké konvertál, és négy analóg audio bemenetet a Dante Network -hez.

Egyszerűen használja a CAT5 kábelt az RJ45 port csatlakoztatásához az Ethernet kapcsolóhoz, és a „Dante Controller” használatával az alacsony jel késleltetésére más eszközökhöz/onnan, amelyek már csatlakoznak ugyanazon a Dante hálózaton.

Dante Interface 4 MIC/Line Inputs Multi Outputs Fő jellemzők:

Biztosítja a Dante felületet négy bemenethez / kimenethez

* Négy szabványos mikrofon vagy vonal audiocsatorna átalakul Dante hálózatra

*MIC/vonal minden egyes bemeneten választható

* Nyerje meg az irányítást minden egyes bemeneten

*48 V -os fantomteljesítményt biztosít minden kondenzátor mikrofonbemenetéhez

*A kiegyensúlyozott vagy kiegyensúlyozatlan jelbemeneteket elfogadja

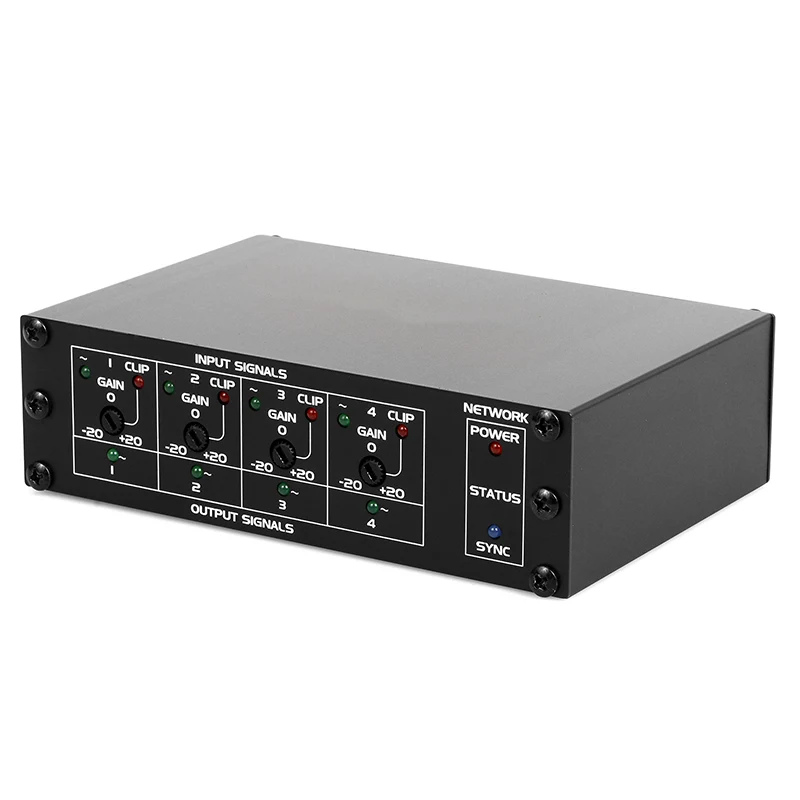

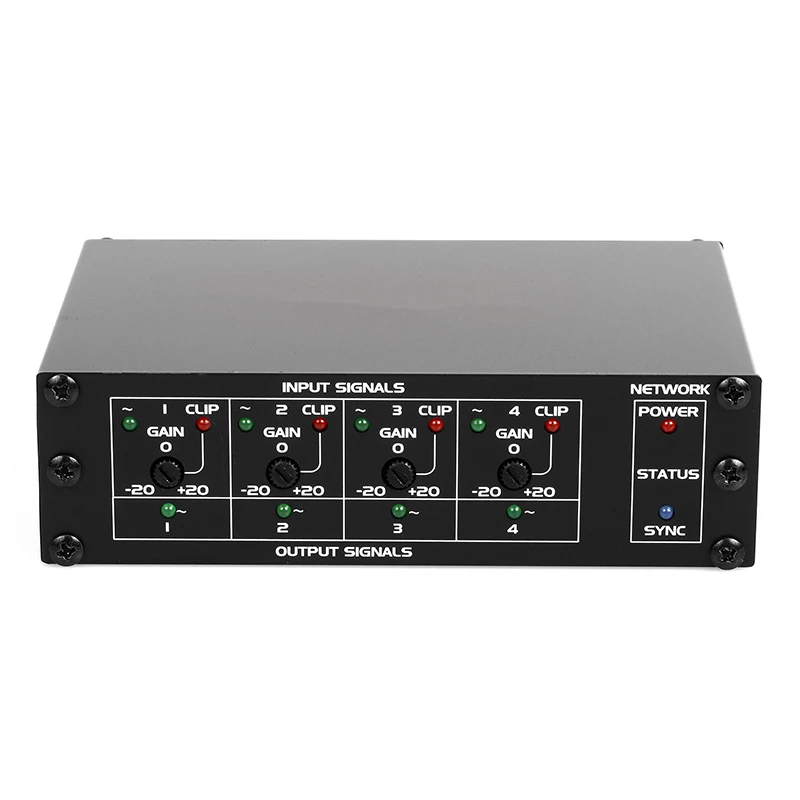

* Minden audio bemeneti jel/klip LED az előlapon

* Minden audio kimeneti jel LED az előlapon

* Négy kiegyensúlyozott audio kimeneti vonal szint a Dante Network -től

*Nagy felbontású 24 bites konvertálja az analógot digitális és digitálissá

* A LED -ek jelzik az energia és a hálózat szinkronizálásának állapotát

* Külső 24VDC tápegység táplálja

* Normál működés a POE engedélyezésével a hálózati kapcsolóval

FHBAVTEC Dante Interface 4 MIC/LINE bemenetek x 4 Kimenetek specifikációja

FHBAVTEC Dante Interface 4 MIC/Line Inputs x 4 kimenetek

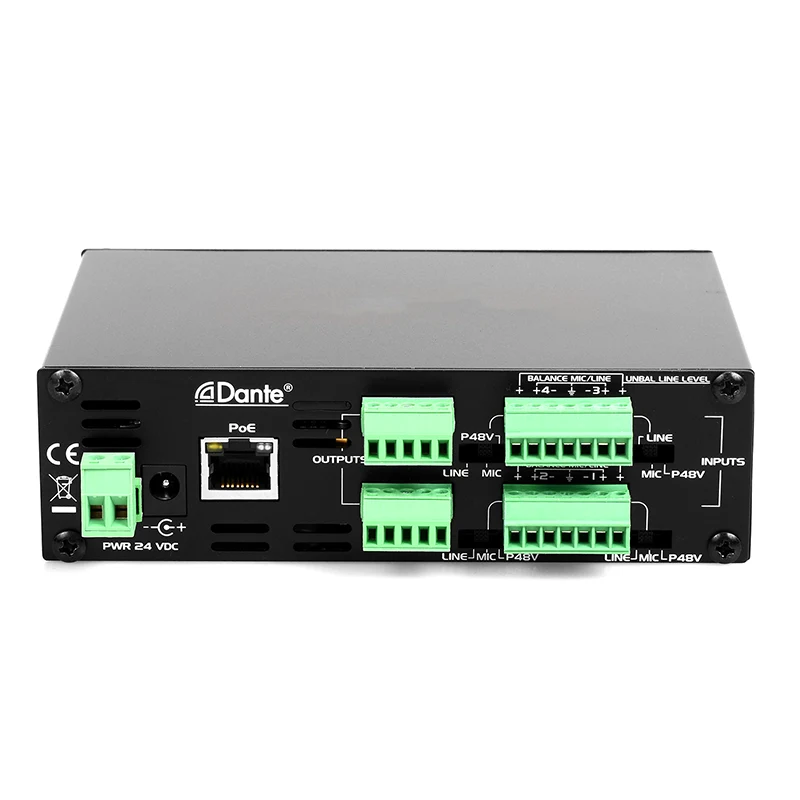

1. vonalmennyiség: A kimeneti szint nyereségvezérlése.

2. Euro terminál bemenete: Fogja meg az audio jelet a Dante Network -hez.

3. RJ-45 port: CAT5 kábel használata a Dante hálózathoz való csatlakozáshoz.

MEGJEGYZÉS: Az Ethernet kapcsolónak POE tápegységgel kell rendelkeznie.

4. Sync LED: jelzi a Dante hálózat állapotát.

FHBAVTEC DANTE interfész 4MIC/LINE Inputs x 4Outputs alkalmazás

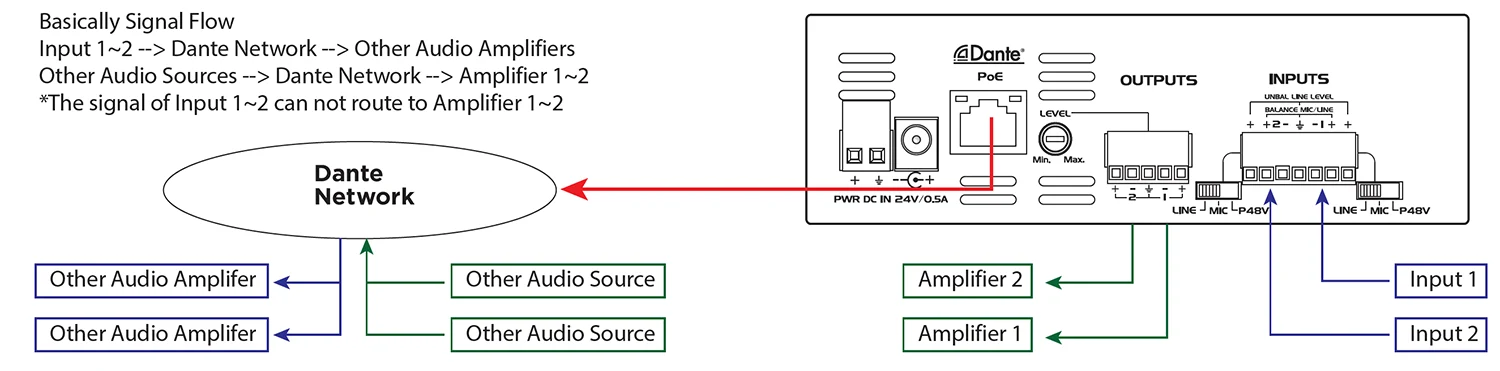

A 4CH Dante Interface 4MIC/Line Inputs x 4outputs egy professzionális audio interfész, amely a Dante Network Protocol -on alapul, 4 mikrofon/vonalbemenetet és 4 kimenetet támogatva. Alapvető előnye a kiváló minőségű, alacsony késleltetésű audiojelek továbbítása az IP-hálózatokon keresztül, amely alkalmas forgatókönyvekre, amelyek rugalmas vezetékeket, távoli sebességváltót vagy többcsatornás audiointegrációt igényelnek.

1. Élő hang: Elosztott színpadi doboz: Helyezze a felületet a színpad közelében, és továbbítson több mikrofon/műszerjelet (például dob, ének) a keverőre a Dante hálózaton keresztül, hogy elkerülje a hosszú analóg kábelek beavatkozását.

Többzónás megfigyelés: 4 kimenet különböző vegyes jeleket küldhet a színpadi monitoros hangszórókhoz vagy a fül visszatérő rendszerekhez, hogy megfeleljen a zenészek személyre szabott megfigyelési igényeinek.

2. Broadcast/Streaming Production: Távoli produkciós szoba: A stúdióban vagy a sportstadionban 4 interjúmikrofon vagy kommentátor audio valós időben továbbítják a vezérlőhelyiségbe a Dante hálózaton keresztül, és a kimeneti vég csatlakoztatható egy felvevőkészülékhez vagy egy élő kódolóhoz.

Redundant biztonsági mentés: A Dante kettős hálózati port-tervezése az aktív és készenléti hálózati váltást támogatja a műsorszórási szintű megbízhatóság biztosítása érdekében.

3.

4.A szerkesztési helyszínek megfelelőek: Az előadó mikrofon és a hallgatói kérdés és válaszjelek az osztályteremben a hálózaton keresztül továbbíthatók a központi vezérlőhelyiségbe, és a kimeneti vég csatlakozik a felvételi és műsorszóró rendszerhez vagy a campus műsorszóráshoz.
