A 2. sor bemeneti több 2 kimenetet

A DWP22L egy kiváló minőségű Dante interfész panel, amely két Dante -csatornát analóg audio kimenetekké konvertál, és két analóg audio bemenetet a Dante hálózathoz. A DWP22L-USA úgy van kialakítva, hogy illeszkedjen az USA stílusú dupla gang hátsó dobozához. A DWP22L-EU úgy van kialakítva, hogy illeszkedjen az európai szerelő dobozhoz.

A DAP22L Dante interfész MIC/Line 2 bemenetek multi 2 kimenetek egyszerűen a CAT5 kábelt használják az RJ45 port csatlakoztatásához az Ethernet kapcsolóhoz, és a „Dante Controller” használatával az alacsony jel késleltetésére más eszközökhöz/más eszközökről, amelyek már csatlakoznak ugyanazon a Dante hálózaton.

Dante interfész panel MIC/Line 2 bemenetek Multi 2 kimenetek Fő jellemzők:

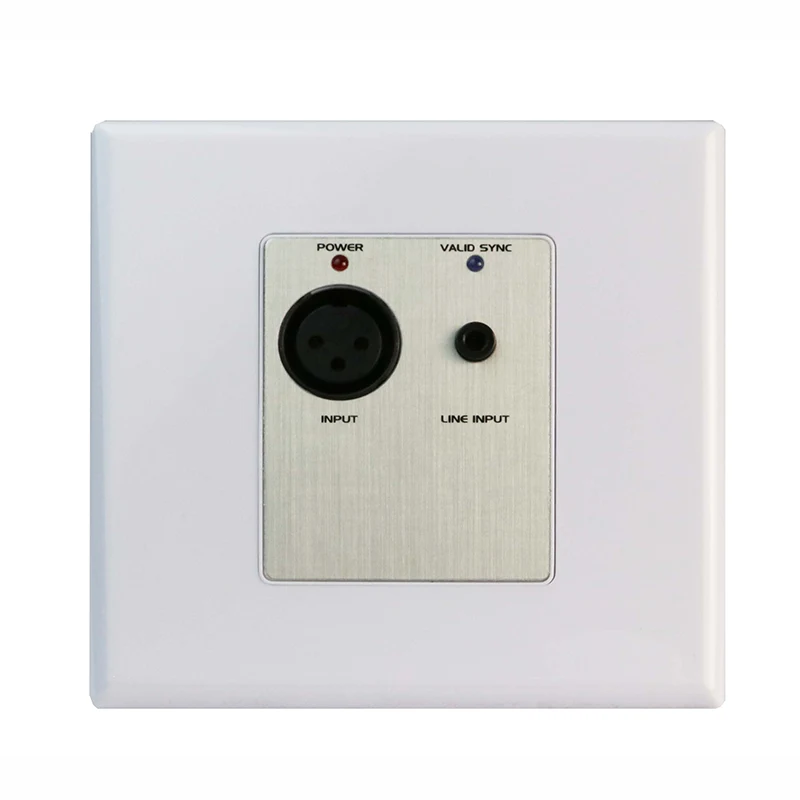

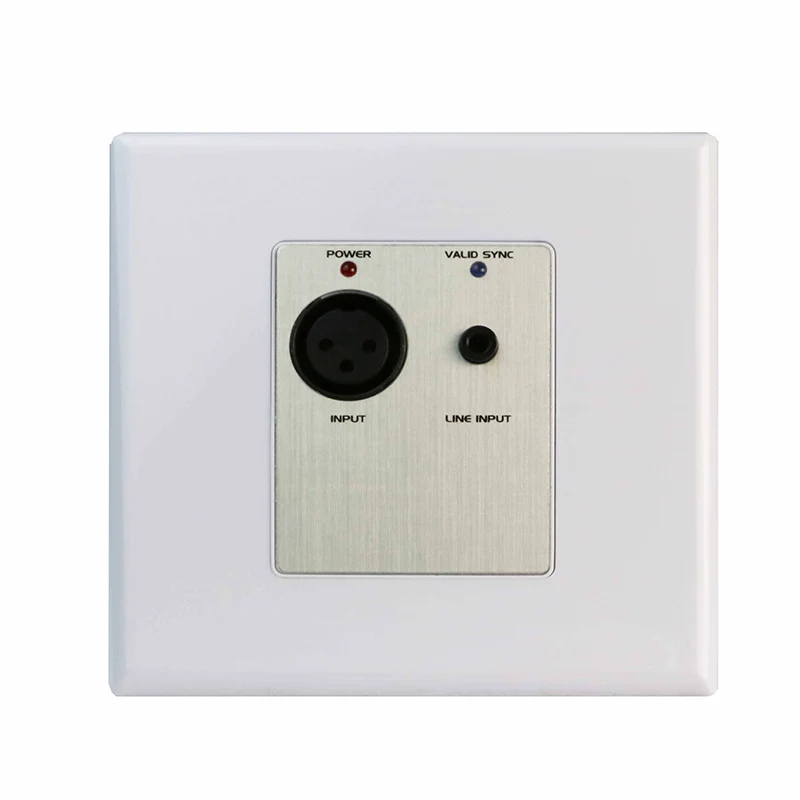

Egy mikrofon/vonal XLR bemenet és egy mini-jack bemenet az előlapon

A mini-jack bemenetet a mono jelre kell összegezni

Átalakítja a mikrofon vagy a vonal audio jeleit Dante Network -re

A MIC/LINE választható az XLR bemenethez

Kapcsolható 48 V fantomteljesítmény a mikrofon XLR bemenethez

Állítható MIC/vonal nyereség -20 dB -től +20dB -ig minden bemeneti csatornánál

Két audio jel kimenet a Dante Network -től a hátsó panelen

Minden audio bemeneti jel/klip LED az oldalsó panelen

Nagy felbontású 24 bites konvertálja az analógot digitális és digitálissá

A LED -ek jelzik a teljesítmény és a hálózati szinkronizálás állapotát az oldalsó panelen

Teljesítmény az Ethernet (POE) vagy a 24 VDC tápegység felett

Kiváló minőségű előerősítőt biztosít a mikrofonok számára

Kiváló hangminőség, alacsony zajjal

FHBAVTEC Dante Interface MIC/2 LINE 2 bemenetek Multi 2 kimenetek specifikációja

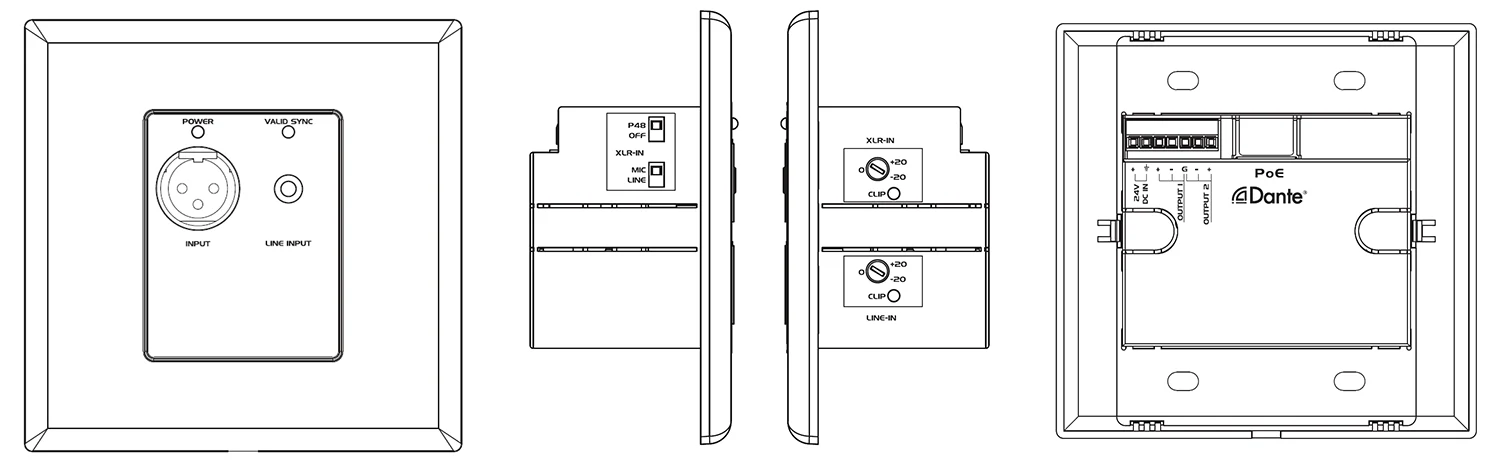

FHBAVTEC Dante Interface Panel MIC/2 LINE 2 bemenetek X 2 Kimenetek Működés

1. XLR bemenet, elfogadja a mikrofon vagy a vonal audio jelét.

2. 3,5 mm -es mini jack bemenet, elfogadja a vonal audio jelét.

3.

4. A Sync LED jelzi a Dante hálózat állapotát

5. XLR bemeneti választó

Vonal: A kiegyensúlyozott vagy kiegyensúlyozatlan vonalforrást elfogadja.

MIC: elfogadja a dinamikus vagy kondenzátor mikrofon jelét.

P48V: 48 V -os fantomteljesítményt biztosít a kondenzátor mikrofon csatlakoztatásakor.

6. Bemeneti nyereségvezérlés: Állítsa be a bemeneti jel nyereségszintjét az egyes bemeneti csatornákon.

7. jelklip LED minden bemeneti csatornán.

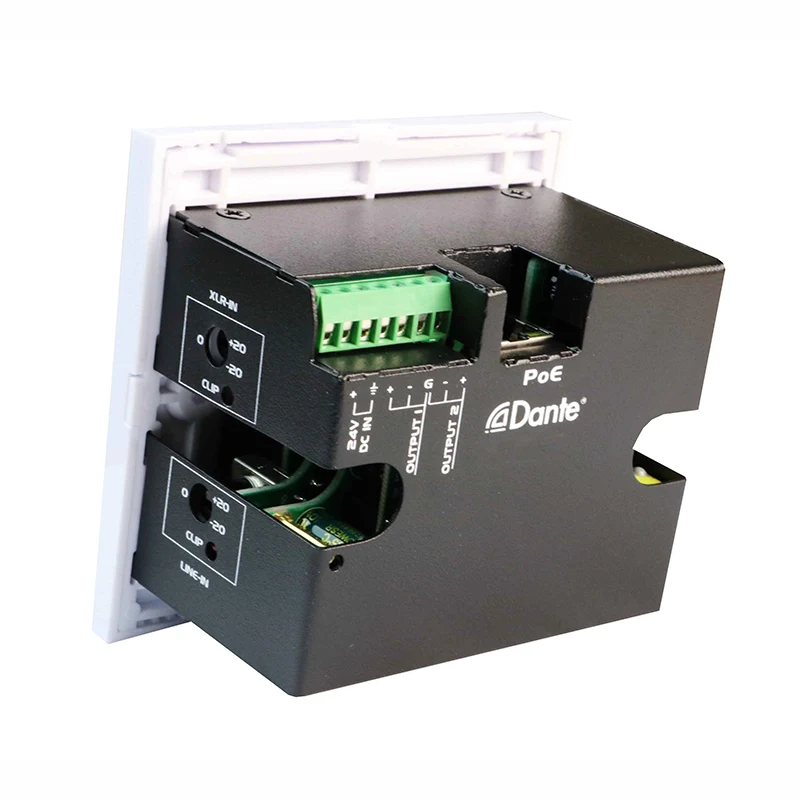

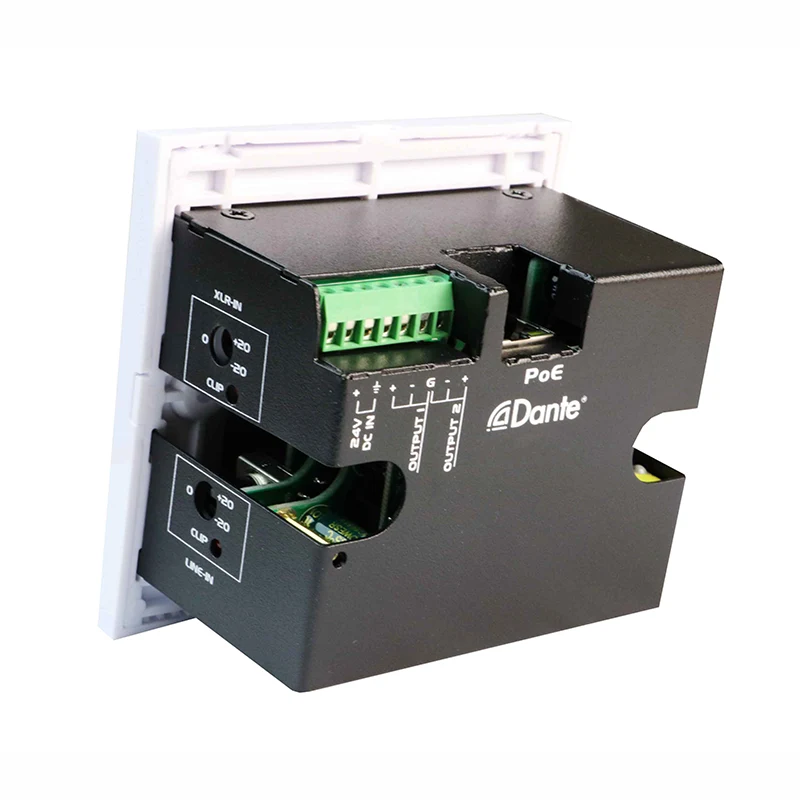

8. Euro terminál kimenetek: Két Dante -csatornát konvertál analóg vonalkimenetekké.

9. RJ45 port: CAT5 kábel használata a Dante hálózathoz való csatlakozáshoz.

Megjegyzés: A POE -Enabled Network Switch használatakor a DWP22 -et meg lehet működtetni és működtetni a POE -tól.

10. Teljesítmény: Csatlakoztassa a DC 24V -t a 2P terminális blokkra vagy a DC bemeneti csatlakozóra.

Megjegyzés: Ha a DC 24V és a POE egyaránt jelen vannak a DWP22L -hez, akkor az egység DC 24V -ből fog működni. És amikor a DC 24V eltávolításra kerül, az energia automatikusan átvált a POE teljesítményre.

FHBAVTEC Dante Interface MIC/2 LINE 2 bemenetek X 2 Kimenetek Alkalmazás

A 2CH Dante Interface 2 MIC/Line Inputs x 2 kimeneti interfészpanel tökéletes professzionális audio alkalmazásokhoz, például konferenciatermekhez, élő hang beállításokhoz, műsorszóró stúdiókhoz és telepített AV rendszerekhez, ahol megbízható Dante-to-analog és analóg-to-dante átalakításra van szükség kompakt, állványmentes forma tényezőben. Falra szerelt kialakítása lehetővé teszi a tiszta és hatékony integrációt a különféle környezetekbe, miközben fenntartja a kiváló minőségű audio teljesítményt.
