Dante interfész mikrofon

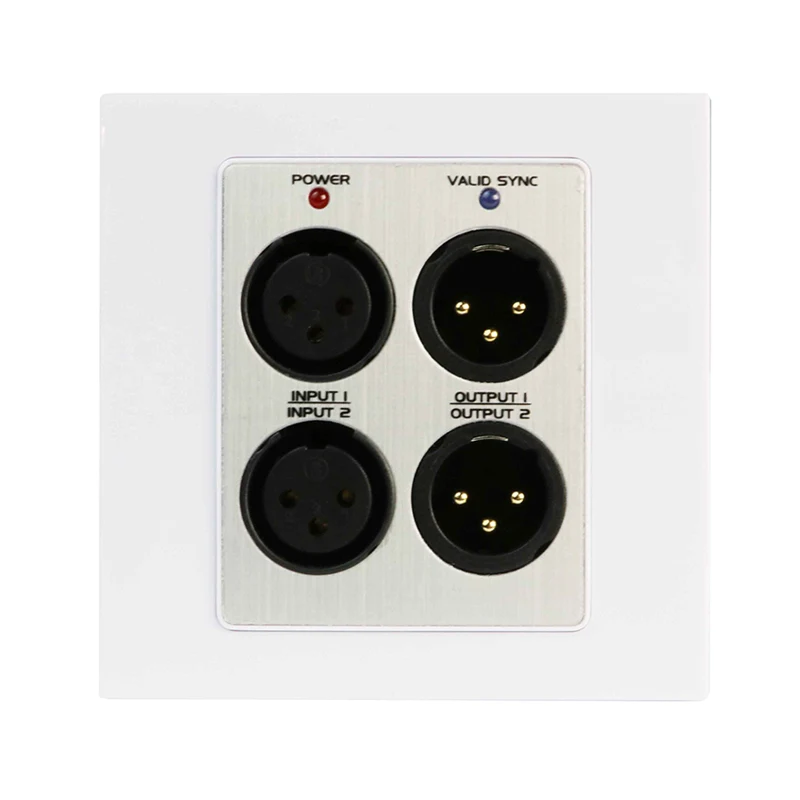

A DWP22X egy nagy teljesítményű Dante interfész panel, amely zökkenőmentesen konvertálja két Dante-csatornát analóg audio kimenetekké és két analóg audio bemenetet a Dante hálózatba. A DWP22X-UA modellt amerikai stílusú dupla gang hátsó dobozokhoz tervezték, míg a DWP22X-EU-t az európai rögzítő dobozokhoz igazítják.

A beállításhoz egyszerűen csatlakoztassa az RJ45 portot egy Ethernet kapcsolóhoz egy CAT5 kábel segítségével, majd használja a Dante Controller-t az alacsony késleltetésű jelek útjának átirányításához ugyanazon a Dante hálózat más eszközeihez és onnan. Ez biztosítja a hatékony és megbízható audio -átvitelt a hálózaton keresztül.

A Dante interfész panel MIC/2. vonal bemenetek x 2 kimenetek fő jellemzői:

• A Dante interfészet két bemenethez / kimenethez biztosítja

• Két standard XLR mikrofon vagy vonal audiocsatorna konvertálva Dante hálózatra

• MIC/vonal minden egyes bemeneten választható

• Állítható MIC/vonal nyereség -20 dB -től +20dB -ig minden bemeneti csatornánál

• Kapcsoló 48 V -os fantomteljesítmény minden egyes bemeneten a kondenzátor mikrofonjára

• Minden audio bemeneti jel/klip LED az előlapon

• Két XLR kiegyensúlyozott audio kimeneti vonal szintje a Dante Network -től

• Két kimeneti csatorna a hátsó panelen (két XLR kimenetnek felel meg)

• Nagy felbontású 24 bites konvertálja az analógot digitális és digitálissá

• A LED -ek jelzik az előlapon lévő energia- és hálózati szinkronizálás állapotát

• Külső 24VDC tápegység vagy POE tápláléka

• Normál működés a POE engedélyezésével a hálózati kapcsolóval

FHBAVTEC Dante Interface MIC/2 LINE 2 bemenetek X 2 Kimenetek specifikációja

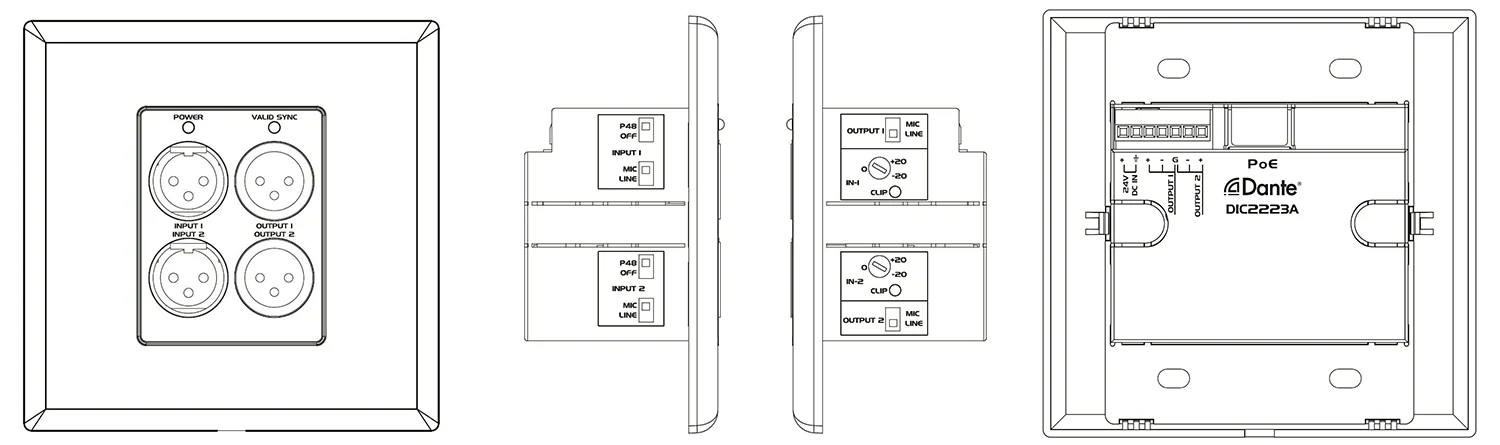

FHBAVTEC Dante Interface Panel MIC/2 LINE 2 bemenetek X 2 Kimenetek Működés

1. két XLR bemenet, elfogadja a mikrofon vagy a vonal audio jelét.

2. Két XLR kimenet, választható mikrofon vagy vonal audio jelhez.

3.

4. A Sync LED jelzi a Dante hálózat állapotát.

5. Bemeneti választó

Vonal: A kiegyensúlyozott vagy kiegyensúlyozatlan vonalforrást elfogadja.

MIC: elfogadja a dinamikus vagy kondenzátor mikrofon jelét.

48V: 48 V -os fantomteljesítményt biztosít az Ondenser mikrofon csatlakoztatásakor.

6. Kimeneti választó: T A kimenetek a különböző nyereségtartományú vonalhoz vagy MIC -hez vagy mikrofonhoz.

7. Bemeneti nyereségvezérlők: Állítsa be a bemeneti jel növekedési szintjét az ACH bemeneti csatornáján.

8. jelklip LED minden bemeneti csatornán

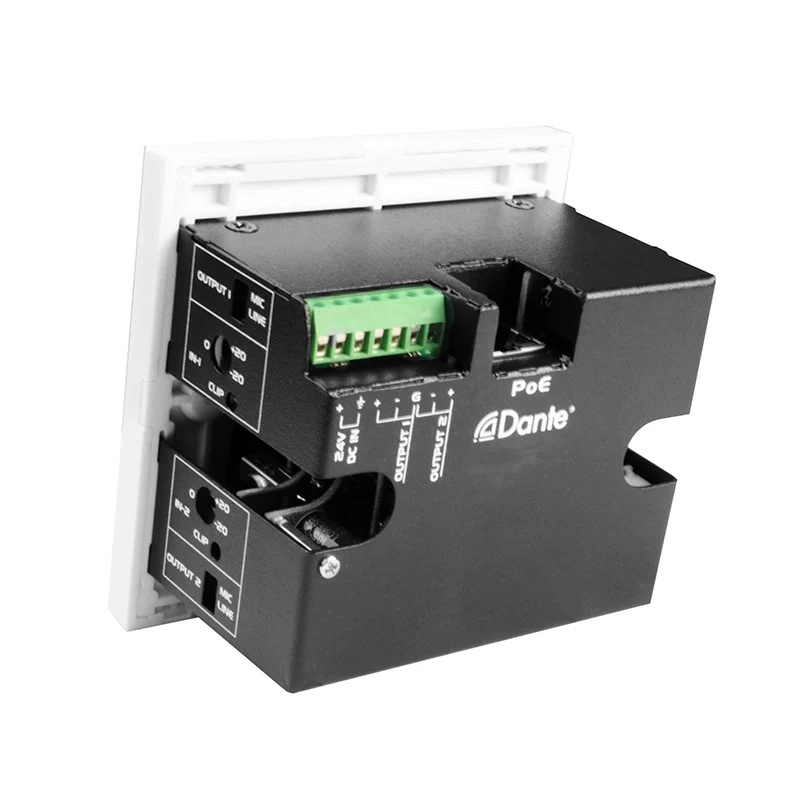

9. Euro terminál kimenetek:

Két Dante -csatornát konvertál analóg vonalkimenetekké. Ez a két kimenet párhuzamosan az N előlap kimenetével.

10.RJ45 Port: A CAT5 használatával, amely képes csatlakozni a Dante Network -hez.

Megjegyzés: A POE -Enabled Network Switch használatakor a DWP22X táplálható és a POE -től működhet.

11. Teljesítmény: Csatlakoztassa a DC 24V -t a 2P terminális blokkra vagy a DC bemeneti csatlakozóra. Megjegyzés: Ha a DC 24V és a POE egyaránt jelen vannak a DWP22X -hez, akkor az egység DC 24V -ből fog működni. És amikor a DC 24V eltávolításra kerül, az energia automatikusan átvált a POE teljesítményre.

FHBAVTEC Dante Interface MIC/2 LINE 2 bemenetek X 2 Kimenetek Alkalmazás

A 2CH Dante Interface 2 MIC/Line Inputs x 2 kimeneti interfészpanel tökéletes professzionális audio alkalmazásokhoz, például konferenciatermekhez, élő hang beállításokhoz, műsorszóró stúdiókhoz és telepített AV rendszerekhez, ahol megbízható Dante-to-analog és analóg-to-dante átalakításra van szükség kompakt, állványmentes forma tényezőben. Falra szerelt kialakítása lehetővé teszi a tiszta és hatékony integrációt a különféle környezetekbe, miközben fenntartja a kiváló minőségű audio teljesítményt.
