DSP kezelőpanel

DSP kezelőpanel

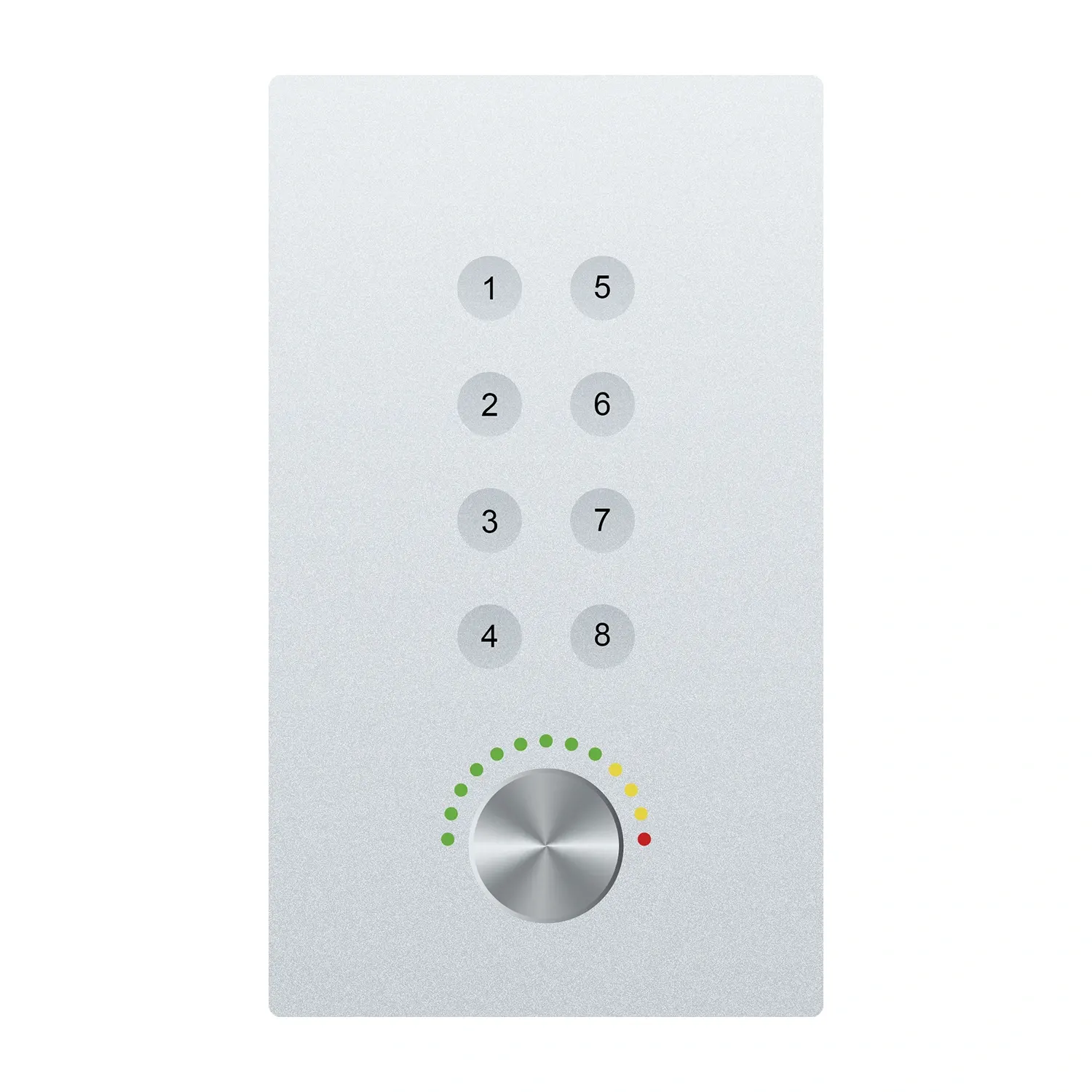

Az NCP-01 DSP vezérlőpanel a MU DSP vezérlőpanelje.

A kulcsok száma nem kevesebb, mint 8, legalább egy gomb;

Funkció támogatás a felhasználó által meghatározott;

Elfogadja az UDP kommunikációs protokollt;

Poe tápegység;

Kompatibilis a MU DSP -vel és ugyanazzal a márkával.

DSP vezérlőpanel paraméterek:

DSP kezelőpanel

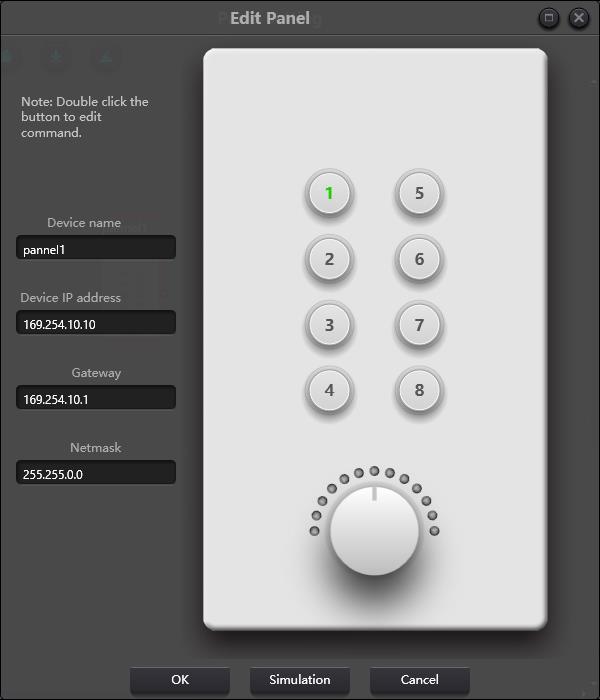

8 kulcs és egy gomb található a kulcspanelen. A gombot a nyereség beállításához használják, és 8 gomb felhasználható a különböző funkciók megvalósítására a programozás révén. Négy típusú kulcsfüggvény létezik, beleértve a hangerő -beállítást, a némi, az előre beállított és a parancsot. Húzza a funkcióterületen lévő elemet a kinevezett gombra a kulcs programozásának befejezéséhez.

Hasonlóképpen, az összes programozás befejezése után a felhasználók az emulációs gombot használhatják annak ellenőrzésére, hogy a konfiguráció helyes -e.

Utasítások a panel működési mutatókhoz

1.

2. A konfigurált gomb a csatorna nyereségét is használja és beállítja. 13 A gomb körüli mutatók a nyereséget jelzik.  Be- vagy kikapcsolnak a nyereségmérettel. Mind a 13 indikátor a -72dB nyereséget jelzi, míg az összes ON 12dB nyereséget jelez.

3. Hirtelen vaku történik, amikor a kulcsjelző megnyomásakor jelzi, hogy a gomb előre beállított vagy parancsfunkcióval van konfigurálva.

Parancs funkció: A parancs adatok központi vezérlőparancsból származnak. Kérjük, olvassa el az 5. szakaszt.
